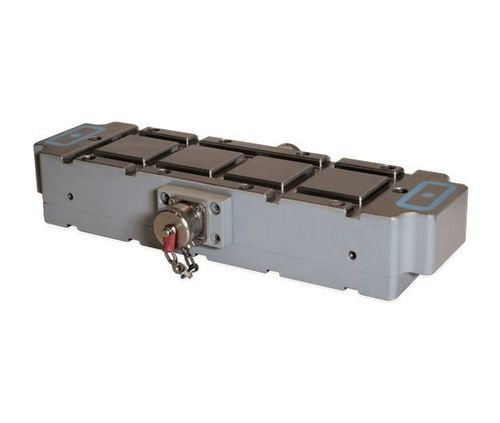

Elektropermanent-Magnetspannplatte

Elektropermanent-Quadratpolrechteckigbeidseitig

Kurzbeschreibung
Die elektropermanenten Magnetmodule Triplemag bieten beidseitige Haftung und spannen sowohl das Werkstück als auch das Modul am Maschinentisch für Fräs-, Dreh- und allgemeine Zerspanungsarbeiten.

Anwendungen

• Fräsen (Grob- und Feinzerspanung)
• Drehen
• Bohren
• Sägen, Schweißen, Montieren und weitere Spannaufgaben

Technische Daten (Kurz)
Modell — Abmessungen [L x B x H] — Anzahl Pole — Gewicht
TM 503 — 220 x 180 x 55 mm — 2 x 4 + 1 x 2 — 12 kg
TM 505 — 340 x 100 x 55 mm — 2 x 4 + 1 x 2 — 13 kg

Beschreibung
Die Triplemag-Module verfügen über separat schaltbare Positioniermagnete für reproduzierbare Positionierung auf dem Maschinentisch. Polverlängerungen gleichen Unebenheiten am Werkstück aus und ermöglichen Planparallelität bis 0,01 mm. Die Vollstahloberfläche erhöht die Widerstandsfähigkeit gegen heiße Späne und Kühlmittel im Vergleich zu Epoxidplatten. Mehrere Module sind kombinierbar, um größere Teile zu spannen. Bei Stromausfall oder Unterbrechung der Steuerleitung bleibt die volle Haftkraft bestehen; die Zweiknopfbedienung am Steuergerät und an der Kabelfernbedienung verhindert unbeabsichtigtes Lösen.

Profi-Vorteile

• Beidseitig magnetisch
• Separat aktivierbare Positionier-/Haltemagnete
• Erweiterbar: mehrere Module kombinierbar und steuerbar für Großteile
• Verringerung von Rüstzeiten und schnelle Positionierung für 5-Seiten-Bearbeitung
• Geringe Vibrationen beim Fräsen und gleichmäßige Verteilung der Haftkraft
• Polverlängerungen ermöglichen Planparallelität bis 0,01 mm
• Verzugsfreies Halten unebener Rohteile durch feste und bewegliche Polverlängerungen
• Kein Unterfüttern erforderlich
• Hohe Beständigkeit gegen Späne und Kühlmittel durch Vollstahlkörper

Technische Spezifikationen

• Serie: Triplemag
• Verfügbare Größen (Beispiele): 220 x 180 x 55 mm; 340 x 100 x 55 mm
• Modelle und Gewichte: TM 503 — 12 kg; TM 505 — 13 kg
• Anzahl Pole: 2 x 4 + 1 x 2
• Haftkraft: ca. 160 N/cm² (≈ 400 kg pro Pol)
• Polteilung: Quadratpol 50 x 50 mm
• Oberfläche: Vollstahl
• Eigenschaften: beidseitige Haftung; separat schaltbare Positioniermagnete; kombinierbare Module; sichere Haltekraft bei Stromausfall; Zweiknopf-Sicherheitsbedienung
