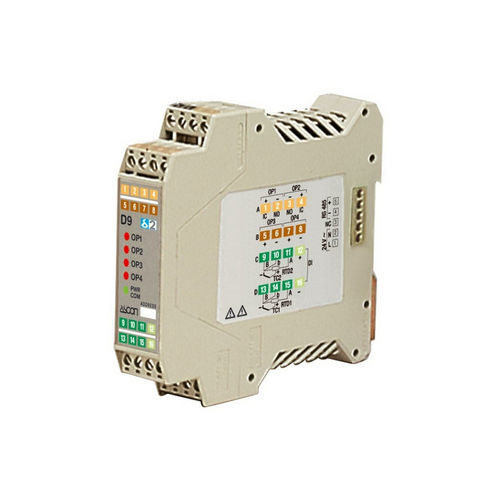

Digitales E/A-Modul D9

analogModbusRS-485

Produktübersicht

• Datenerfassung mit zwei unabhängigen Kanälen
• DIN-Schienenmontage für Geräte- oder Schaltschrankeinbau
• Einzeln einsetzbar oder vernetzbar; interner Bus für Stromversorgung und serielle RS-485 Modbus-Kommunikation
• I/O-Modul für DAS, PC-basierte Steuerungen, SCADA und analoge I/O für SPS
• Spezialfunktionen für analoge und digitale Eingänge; konfigurierbar vom PC
• Optionale Schnittstelle zu Profibus und CAN über DX-Modul

Zusätzliche Informationen (Tabelle)
Funktion: Datenerfassung
Abmessungen: DIN-Schienenmontage
Spannungsversorgung: 24 Vac/Vdc
Eingänge: 0/1…5 V; 0/2…10 V; 0/4…20 mA; digitale Eingänge; Delta T Pt100; Pt100; Thermoelement; Universaleingang
Anzahl der Ausgänge: 2, 5
Ausgänge: Relais
Digitaleingänge: 1, 2, 3, 4
Schnittstelle: RS-485 Modbus Slave
Spezialfunktionen: Benutzerkalibrierung; Sonderfunktionen für analoge und digitale Eingänge
Regelungsmodi: EIN/AUS; ON/OFF und PID (Einzel- oder Doppelaktion)
Herausnehmbarkeit: Frontseitig abnehmbare Klemmen
Zertifizierungen: CE, UL

Technische Spezifikationen

• Typ: I/O-Modul zur Datenerfassung
• Kanäle: Zwei unabhängige Erfassungskanäle
• Montage: DIN-Schiene
• Versorgung: 24 Vac/Vdc
• Unterstützte analoge Eingänge: 0/1…5 V; 0/2…10 V; 0/4…20 mA
• Unterstützte Temperatureingänge: Delta T Pt100; Pt100; Thermoelement
• Digitale Eingänge: Konfigurationen 1–4
• Universaleingangsfähigkeit
• Ausgänge: Relais (konfigurierbar 2 oder 5 Ausgänge)
• Schnittstelle: RS-485 (Modbus Slave)
• Konfigurierbar vom PC
• Spezialfunktionen: Benutzerkalibrierung
• Regelung: EIN/AUS; ON/OFF und PID (Einzel- oder Doppelaktion)
• Herausnehmbarkeit: Frontseitig abnehmbar
• Zertifizierungen: CE, UL
• Optionale Vernetzung: Profibus und CAN über DX-Modul
