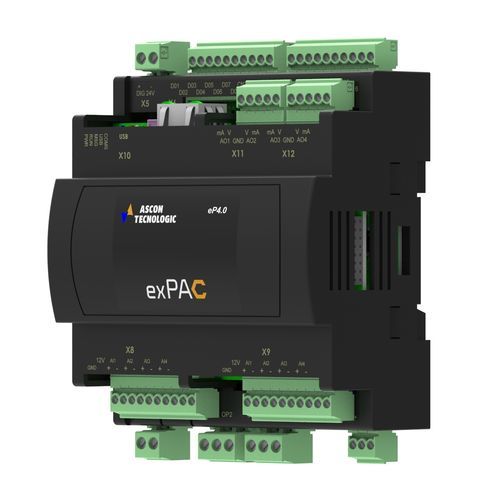

Erweiterungsmodul für Relais eP4

E/AmodularKompaktformat

Übersicht
Erweiterungsmodul für die sigmaPAC-Familie programmierbarer Regler. Kompatibel mit nP4 und AC3nP, erweitert es die I/O-Kapazität durch zusätzliche analoge, digitale und Relaiskanäle.

Hauptmerkmale

• Universelle analoge Eingänge, konfigurierbar für Spannung, Strom, Thermoelemente und RTDs
• Digitale Eingänge: konfigurierbar 8/16 Kanäle 24 Vdc + 2 schnelle Zähleingänge
• Analoge Ausgänge: konfigurierbar 0/2/4 Kanäle (Spannung oder Strom)
• Digitale Ausgänge: 8/16 Kanäle 24 Vdc
• Relais/SSR-Steuerung: bis zu 4 Relais
• Mounting: 6 DIN-Module (105 x 110 mm)
• Versorgung: 24 Vdc

Eingänge

• Universelle analoge Eingänge (0/4/8 konfigurierbar): 0/1…5 V, 0/2…10 V, 0/4…20 mA; Thermoelemente TC (J, K, L, N, R, S, T); RTD PT100 (2-Leiter), PT1000; NTC (103AT-2); Potentiometer; 5 V Ratiometrie
• Digitale Eingänge: 8/16 bei 24 Vdc; +2 dedizierte schnelle Zähleingänge

Ausgänge

• Analoge Ausgänge (0/2/4): konfigurierbar als 0/1…5 V, 0/2…10 V oder 0/4…20 mA
• Digitale Ausgänge: 8/16 bei 24 Vdc
• Relaisausgänge: 4 Relais, zur Ansteuerung von SSR geeignet

Anwendungen

• Industrielle Öfen (Rohr- / Rohrheizöfen)
• Lager- und Reifekammern
• sigmaPAC-Anlagen mit Bedarf an modularer I/O-Erweiterung

Technische Spezifikationen

• Funktion: Erweiterungsmodul für sigmaPAC-Regler
• Abmessungen: 6 DIN-Module, 105 x 110 mm
• Versorgung: 24 Vdc
• Analoge Eingänge: 0/4/8 universell, konfigurierbar (Spannung, Strom, TC, RTD, NTC, Potentiometer, Ratiometrie)
• Digitale Eingänge: 8/16 (+2 für schnellen Zählereinsatz); Gesamtkonfiguration 10…18 je nach Variante
• Analoge Ausgänge: 0/2/4 (Strom oder Spannung)
• Digitale Ausgänge: 8…16 bei 24 Vdc
• Relaisausgänge: bis zu 4 (SSR-Betrieb möglich)
• Kommunikation: isoliertes RS-485; Ethernet-Funktion verfügbar
• Programmiersprachen: IL, ST, FBD, LD, SFC, CFC
• Zertifizierungen: CE, UL

Modell

• Modell: eP4
