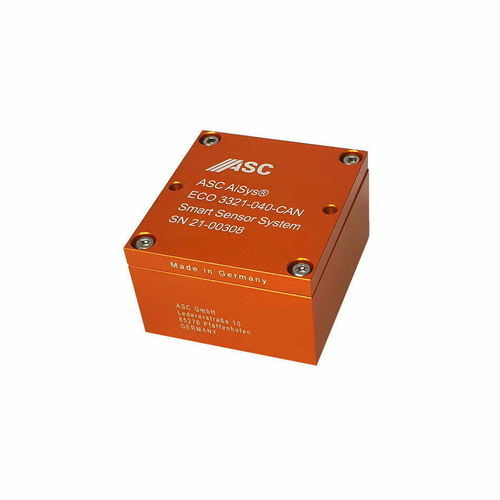

Dreiachsiger Beschleunigungsmesser ASC AiSys® ECO 3321

MEMSkapazitivCAN-Bus

Übersicht
Das intelligente Sensorsystem ASC AiSys® ECO 3321 erfasst und analysiert Beschleunigungen. Vorinstallierte FIR- und IIR-Filter sowie Algorithmen zur Merkmalsextraktion laufen onboard. Der dreiachsige Beschleunigungssensor basiert auf MEMS-kapazitiver Technologie, bietet konfigurierbare Messbereiche von ±2 g bis ±40 g und unterstützt Abtastraten bis zu 4 kHz pro Achse. Die integrierte Elektronik ermöglicht eine Messauflösung von 20 Bit.

Technik

• Sensortechnologie: MEMS, kapazitiv
• Anzahl der Messrichtungen: Dreiachsig
• Ausgang/Schnittstelle: CAN-Bus
• Konfigurierbare Messbereiche: ±2 g, ±4 g, ±8 g, ±10 g, ±20 g, ±40 g
• Abtastrate: bis zu 4 kHz pro Achse
• Auflösung: 20 Bit
• Onboard-Vorverarbeitung: FIR- und IIR-Filter; Algorithmen zur Merkmalsextraktion (voreingestellt)

Gehäuse
Das Gerät verfügt über ein leichtes Aluminiumgehäuse (IP67), ein integriertes Kabel mit konfigurierbarer Länge und eine standardisierte CAN-Bus-Schnittstelle mit montiertem D-SUB-Stecker am Kabelende.

Anwendungen
Das ASC AiSys® ECO 3321 dient der Echtzeit-Zustandsüberwachung von Bauteilen, Fahrzeugen, Maschinen und Infrastrukturen. Es ermöglicht die Verknüpfung historischer und aktueller Daten für Trendanalysen, Predictive Maintenance und die Einbindung in digitale Zwillinge zur Automatisierung und Optimierung von Prozessen.

Spezifikationen

• Sensortyp: Dreiachsiger Beschleunigungssensor (MEMS, kapazitiv)
• Konfigurierbare Bereiche: ±2 g, ±4 g, ±8 g, ±10 g, ±20 g, ±40 g
• Abtastrate: bis zu 4 kHz pro Achse
• Auflösung: 20 Bit
• Onboard-Verarbeitung: FIR- und IIR-Filter; Algorithmen zur Merkmalsextraktion
• Ausgang/Schnittstelle: CAN-Bus (standardisiert; Kabel mit D-SUB-Stecker)
• Gehäusematerial: Aluminium
• Schutzart: IP67
• Betriebstemperatur: -40°C bis +125°C
• Integriertes Kabel mit konfigurierbarer Länge
