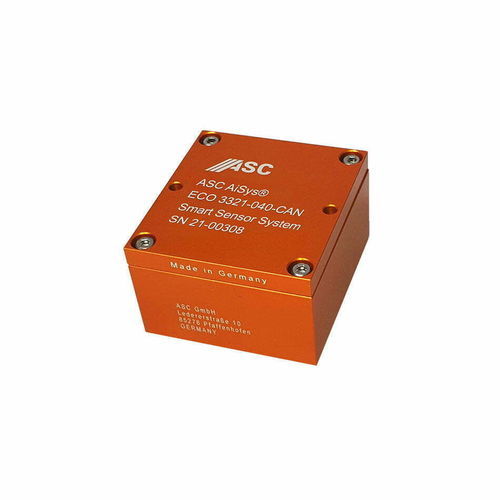

Dreiachsiger Beschleunigungsmesser ASC AiSys® ECO 3321

kapazitivMEMSG-force

Technologie
Das smarte Sensorsystem ASC AiSys® ECO 3321 ermöglicht die Erfassung und Analyse von Beschleunigungen. FIR- und IIR-Filter sowie Algorithmen zur Merkmalsextraktion sind vorkonfiguriert. Der triaxiale Beschleunigungssensor basiert auf bewährter MEMS-Kapazitiv-Technologie, bietet konfigurierbare Messbereiche (±2 g bis ±40 g: 2, 4, 8, 10, 20, 40 g) und Abtastraten von bis zu 4 kHz pro Achse. Die integrierte Elektronik erlaubt die Erfassung von Beschleunigungen mit 20-Bit-Auflösung.

Gehäuse
Das System verfügt über ein leichtes Aluminiumgehäuse mit Schutzart IP67 sowie ein integriertes Kabel mit konfigurierbarer Länge. Als Standardschnittstelle dient CAN-Bus mit DSUB-Steckverbinder am Kabelende.

Applikationen
Die ASC AiSys® ECO 3321 erfasst das Verhalten und die Eigenschaften von Komponenten, Fahrzeugen, Maschinen und Infrastrukturen und ermöglicht das Condition Monitoring in Echtzeit. Durch Verknüpfung historischer und aktueller Daten lassen sich Entwicklungen kritischer Parameter prognostizieren. Typische Einsatzfelder sind Predictive Maintenance, Erstellung digitaler Zwillinge und Prozessautomatisierung.

Produktmerkmale:

• Sensortechnologie: MEMS kapazitiv
• Anzahl der Achsen: Triaxial
• Signalausgang: CAN-Bus
• Messbereiche [g]: 2, 4, 8, 10, 20, 40 (konfigurierbar, ±2 g bis ±40 g)
• Abtastrate: bis zu 4 kHz pro Achse
• Auflösung: 20 Bit
• Integrierte FIR- und IIR-Filter; vorkonfigurierte Merkmalsextraktion
• Integriertes Kabel mit konfigurierbarer Länge und DSUB-Steckverbinder

Spezifikationen:

• Temperaturbereich: -40°C bis +125°C
• Schutzklasse: IP67
• Gehäusematerial: Aluminium
• Schnittstelle: Standardisierter CAN-Bus
• Auflösung: 20 Bit
• Max. Abtastrate: 4 kHz pro Achse
• Messbereiche (konfigurierbar): ±2 g bis ±40 g
