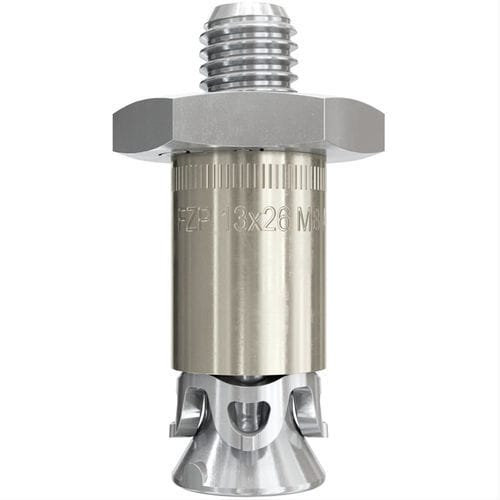

Metalldübel FZP II SO AL

Der Hinterschnittanker aus Edelstahl für eine verdeckte Abstandsmontage von schweren Fassadenplatten aus Naturstein oder Betonwerkstein.Bei dieser Technik wird ein konstantes Maß zwischen der Plattenvorderseite bis zur Anschlussfläche am FZP II-Anker (RWD = Restwanddicke) als Referenzmaß zum Bohren definiert. Durch diese Technik können auftretende Plattendickentoleranzen ausgeglichen werden. Eine eine ebene Fassadenoberfläche entsteht. Vorteile Durch die konstante Restwanddicke als Referenzmaß bei der Bohrlocherstellung wird ein Ausgleich der Plattendickentoleranzen ermöglicht. Die abgestimmte Form des Hinterschnittankers sorgt für eine formschlüssige und daher spreizdruckfreie Befestigung im konisch hinterschnittenen Bohrloch. Der Befestigungspunkt wird nach außen nicht sichtbar und sorgt für eine optisch ansprechende und durchgehende Fassadenoberfläche. Durch das Setzen des Ankers mit der Hinterschnitt-Technik kann die Position in der Fassadenplatte statisch optimal gewählt werden. Dies verringert die Plattendurchbiegung enorm. Der Anker erlaubt höhere Bruchlasten im Vergleich zu herkömmlichen Systemen. Anwendungen Für hohe ästhetische Ansprüche: Zur verdeckten Befestigung von schweren Platten an Außen- und Innenfassaden. Baustoffe Naturstein (>20mm) Funktionsweise / Montage Das Bohrloch wird auf ein konstantes Referenzmaß der Restwanddicke (RWD) gebohrt Der Anker wird in Abstandsmontage eingesetzt. Die Möglichkeit zum Plattendickentoleranzsausgleich sorgt für eine ebene Fassadenoberfläche Nassdiamantbohren: zunächst zylindrisch, danach konisch - um den Hinterschnitt zu erstellen Einsetzen des Hinterschnittankers in das konisch hinterschnittene zylindrische Bohrloch
