Elektromechanisches Membran-Messsystem
Konfiguration über Modbus-Kommunikation
Wählbare Messungen (Differenzdruck oder Volumenstrom)
Wählbare Einheiten (Pa / InH20 oder m3/h oder cfm)
Wählbarer Regelmodus oder Messmodus
Regelmodus mit einstellbarem: Sollwert, maximale Ausgangsspannung, P und I parametriert für PI-Algorithmus, direkter oder inverser Sinn
Einstellbarer k-Faktor für die Volumenstromberechnung
Analogausgang 0...10 V
Alphanumerische LCD-Anzeige
Versorgungsspannung 22...26 Vdc; 24 Vac (+/-10%)
Kompaktes Kunststoffgehäuse IP 54

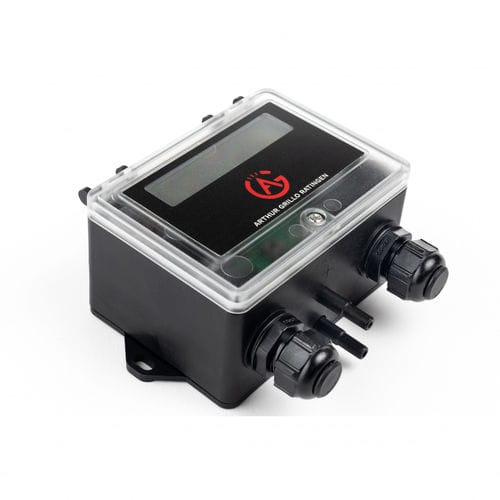

Der DPC200-MOD wurde entwickelt, um die in der HLK-Branche benötigten Funktionen in einem Gerät zu bündeln. Als präziser Differenzdrucksensor kann er Messungen für Druck und Luftstrom übertragen. Die integrierte PI-Regellogik ist eine wichtige Komponente in dezentralen Regelkreisen, in denen Druck und Luftstrom ständig geregelt werden müssen.
Die zusätzliche Modbus-RTU-Schnittstelle ist für die Digitalisierung von industriellen Prozessen vorgesehen. Mit der Modbus RTU-Schnittstelle können alle Geräteparameter gelesen und geschrieben werden.
Für die direkte analoge Verarbeitung ist ein 0...10 V-Signalausgang verfügbar. Dieses Signal kann als lineares oder quadratisches Wurzelmesssignal oder als Stellgröße des geschlossenen Regelkreises konfiguriert werden.
Sie kann z.B. in der Klimatechnik zur Steuerung von Ventilatoren, zur Überwachung des Raumdrucks oder zur Steuerung von Filtern eingesetzt werden.
TECHNISCHE SPEZIFIKATIONEN:
Betriebsart:
Messmodus oder Regelmodus
Messstoff:
Luft oder nicht aggressive Gase
Messaufnehmer:
Elektromechanisches Membranmesswerk
Messeinheit:
Pa / inH2O oder m3/h oder cfm
