Anzeiger mit Touchscreen 4595

TemperaturRaumtemperaturGleichspannung

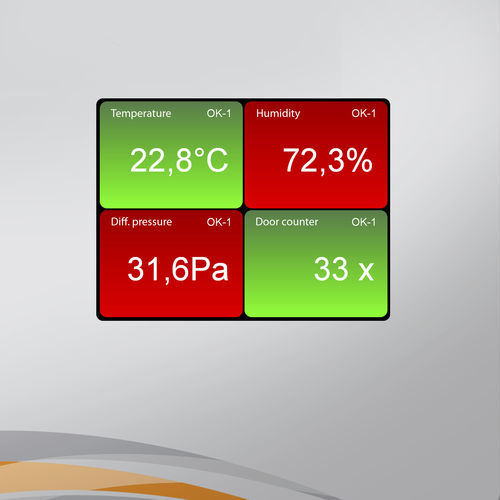

• Ethernet und USB-Anschluss • Micro-SD Kartenslot • Paneleinbau (snap-in) • Versorgungsspannung 24Vdc / 24Vac Dieses 3.5“ TFT-Farbdisplay eignet sich für sämtliche Reinraumanwendungen, bei denen mehrere Parameter gleichzeitig über analoge oder digitale Signale angezeigt werden müssen. Der Einbau erfolgt typischerweise in einem Panel über „snap-in“-Montage. Das Display kann bis zu 4 Eingänge gleichzeitig anzeigen. Die Eingänge können unabhängig voneinander visuelle und akustische Alarme erzeugen. Bei dem visuellen Alarm wechselt die Hintergrundfarbe von grün auf rot. Bei der akustischen Alarmsignaleinstellung kann ein Signal an weitergegeben werden. Die digitalen Eingänge als „Tür-Zähler“ können über einen 24V-Impuls verwendet werden. Der Zähler kann manuell auf Null gesetzt werden und zählt bis max. 9999. Alle Einstellungen lassen sich über den Touchscreen vornehmen. TECHNISCHE SPEZIFIKATIONEN: Analogeinheit: 0…10 VDC, 0/4…20 mA (umschaltbar über Jumper) Digitaleingang: logic 0 = 0…6V / logic 1 = 18-24V (max. 1000 Hz) Umgebungstemperatur: -10 bis +50 °C Luftfeuchtigkeit: 5% bis 90% (nicht kondensierend) Eingänge: 4 x Analog, 4 x Digital, RS485, Modbus RTU Ausgänge: 2 x Relay: 125 VAC -0,5A; 30VAC-1A; 60VDC – 0,3 A / 5 msec; RS-232, RS485; +24 VDC (2x) max. 0,5A Ethernet: Standard 10/100 Mbaud USB: Standard PC SD-Eingang: Micro SD Beschreibung Versorgungsspannung: 24 VDC +/-20% oder 24 VAC +10%/-20% Leistungsaufnahme: 12 VA Eingangsimpedanz: 150 mA / 15 kOhm Display: 3.5“ TFT-Farbdisplay Schutzart: Front IP65 / Kabelanschluss IP00 Baumaße: 150 x 120 x 50 mm Einbaumaß: 127 x 107 mm Einbau: Paneleinbau (snap-in)
