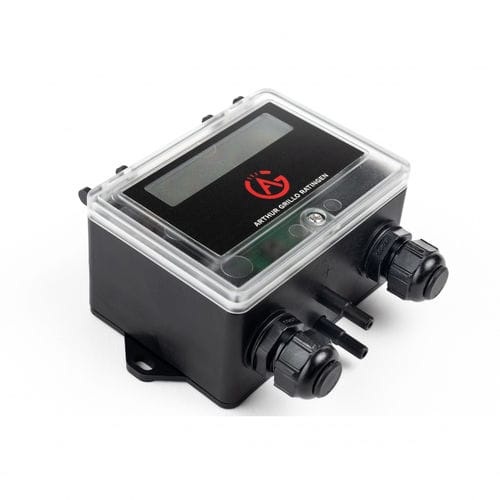

Differenzdruck-Durchflussregler DPC310
Membranfür Luftfür Gas

Differenzdruck-Durchflussregler
Differenzdruck-Durchflussregler
Differenzdruck-Durchflussregler
Differenzdruck-Durchflussregler
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Differenzdruck, Membran
Flüssigkeit
für Luft, für Gas
Weitere Eigenschaften
kompakt, Präzision, mit LCD-Display, für kleine Durchflussmengen, Industrie, mit Analogausgang, für CVC-Anwendung, für OEM, mit elektrischem Ausgangssignal, IP54
Druck

Max: 6.000 Pa (1 psi)

Min: 0 Pa (0 psi)

Beschreibung

Umschaltbare Betriebsarten (Messen oder Regeln) Umschaltbare Messgrößen (Differenzdruck oder Volumenstrom) Umschaltbare Messeinheiten (Pa und m3 / h oder InH2O und cfm) 4 voreingestellte Messbereiche Analogausgang 0 … 10 V Einstellbarer k-Faktor für die Volumenstromberechnung Messmodus mit einstellbarem Grenzwert Regelmodus mit einstellbarem Sollwert: 2 Sollwerte Sollwert konfigurierbar über externen Signaleingang: 10 V Gleichstromsignal oder Temperatursensor PI-Parameter für PI-Algorithmus Maximale Ausgangsspannung Kontrolleffekt positiv / heizen oder negativ / kühlen GRILLO-DPC Differenzdruckregler / Volumenstromregler dienen zur Messung und Regelung kleiner Differenzdrücke von nicht aggressiven Gasen, insbesondere von Luft. Als Analogausgang steht dem Anwender ein Signal von 0…10V zur Verfügung. Je nach Einstellung des Gerätes hat dieses Signal unterschiedliche Bedeutungen. Wenn das Gerät als Drucksensor eingesetzt wird, dann verläuft das Ausgangssignal proportional zum gemessenen Druck. Als Volumenstromsensor bietet das Gerät ein radiziertes Ausgangssignal. Bei der Druck- bzw. Volumenstromregelung steht das Ausgangssignal für die Stellgröße der PI-Regelung. Der Einsatzbereich liegt z.B. in der Klimatechnik bei der Regelung von Ventilatoren, der Raumdrucküberwachung oder der Filtersteuerung. Zur Grenzwertüberwachung oder zur Filterüberwachung steht neben dem Analogausgang noch ein zusätzlicher Alarmausgang (open collector) zur Verfügung. Der Differenzdruckregler / Volumenstromregler DPC310 basiert auf dem DPC200, erweitert dabei seinen Funktionsumfang und besitzt so mehr Dynamik.
