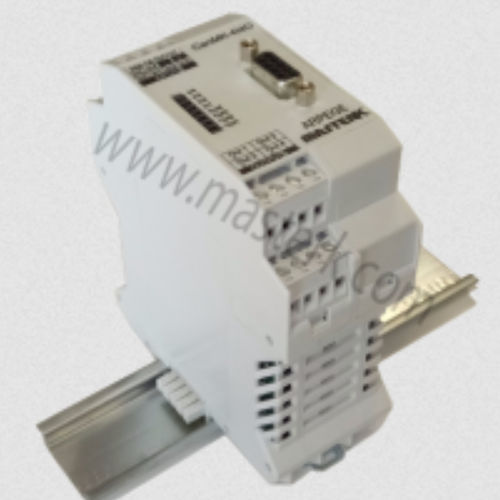

Analog-Wandler CAN MK-4I4O

digitalLeistungRS232

Das MasterCan hot-plug Modul CAN MK-4I4O ist mit 4 zusätzlichen Ein-/Ausgängen drahtlos an den CAN-Bus angeschlossen, um mit Wägeindikatoren verbunden zu werden. Eine analoge Karte (0/10 V oder 4/20 mA) kann zu diesem Modul hinzugefügt werden. Das CAN MK-4I4O hot-plug Modul wird mit 12 V (oder 24 V) versorgt. Verbrauch: 1,5 W / 3 W (max. unter 12 V) Das MasterCan Hot-plug-Modul CAN MK-4I4O wird über eine serielle RS232-Verbindung konfiguriert. Eine Reihe von LEDs auf der Vorderseite ermöglicht es, den Betriebsstatus dieses CAN-BUS-Moduls ohne zusätzliche Ausrüstung zu erkennen. Merkmale der optoentkoppelten digitalen Eingänge: Die 4 Ausgänge "In1", "In2", "In3", "In4" sind auf steckbaren Klemmen verfügbar. Sie sind über eine gemeinsame Klemme miteinander verbunden. Eingangsspannung: 12 Volt bis 24 Volt. Maximale Stromaufnahme pro Eingang: max. 10mA. Eigenschaften der Relaisausgänge: Die vier Ausgänge "Out 1", "Out 2", "Out 3", "Out 4" sind auf steckbaren Klemmen verfügbar. Maximale Spannung: 48V DC oder AC. Maximale Spannung: 1 Ampere DC oder AC. Die Eingangs-/Ausgangszuordnung hängt von der Software des Anzeigers ab (siehe Benutzerhandbuch und Softwarekonfiguration). Option Analogausgang 0-10V / 4-20mA: Die Option 0-10V oder 4-20 mA ermöglicht die Übertragung der Anzeige von Brutto- oder Nettogewicht: Als Spannung, die von 0 VDC für 0 kg bis 10 VDC für das maximale Gewicht der Waage reicht Oder als sich entwickelnde Stromversorgung von 4 mA für 0 kg bis 20 mA für das maximale Gewicht der Waage Für diese Option ist es notwendig, eine analoge Optionskarte in das Hot-Plug-Modul CanMK-4I4O einzubauen: Analoge Optionskarte 0-10V - Bestellnummer: 101 095 110 (grüne LED auf der analogen Optionskarte)
