Verarbeitungsanlage für Metallspäne

für Aluminiumprofil

Übersicht
Unsere Späneaufbereitungsanlagen als Konfigurationsbeispiele: komplette Linien mit und ohne Materialtrennung, Rückführung von KSS, volumenreduzierte Lagerung von Spänen, Remelting-Lösungen, Einzelschredder und kompakte Aufbereitungsanlagen. Die dargestellten Beispiele zeigen typische Anlagenkombinationen und typische Komponenten.

Linien-Anlagen

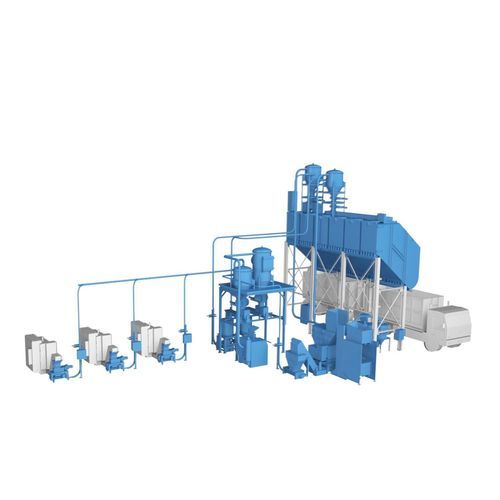

Linien-Anlagen werden eingesetzt, wenn mehrere Produktionsmaschinen das gleiche Material verarbeiten. Schneidwerke an der Maschine zerkleinern die Späne und Absaugstationen transportieren zur Spänezentrale. Dort werden in Zentrifugen KSS und Späne getrennt. KSS kann der Wiederverwendung zugeführt werden, die Späne werden bis zum Abtransport zwischengelagert. Beispielinstallation: Späne-Zentrale mit Abscheidern und 6-Kammer-Späne-Silo. Die Anlage kann durch manuelle Aufgabestationen mit Hebe-/Kipp-Einrichtungen unterstützt werden. Energie-effiziente Steuerung sorgt dafür, dass Zerkleinerer und Absaugstationen nur bei Bedarf laufen.

Linien-Anlagen mit Materialtrennung
In diesen Linien werden unterschiedliche Materialien getrennt verarbeitet. An jede Bearbeitungsmaschine werden passende Schneidwerke und/oder Absaugeinheiten angeschlossen. Ein Sensoren- und Steuerungssystem sorgt dafür, dass gleiche Materialien gleich aufbereitet und gesammelt werden. Sortenreine Aufbewahrung ermöglicht bessere Erlöse für Späne. Beispielinstallation: Materialtrennung in Container und Späne-Bunker mit Austragsschnecke.

Remelter - Anlagen
Für aluminiumverarbeitende Betriebe: zerkleinerte Späne werden getrocknet, auf Temperatur gebracht und dem Schmelzofen zusammen mit neuem Rohmaterial zugeführt. Dies kann in großen Linien oder in kleineren manuellen Anlagen erfolgen. Wichtige Parameter: Größe, Temperatur und Menge der Späne, präzise Überwachung für optimalen Einschmelzprozess. Beispielinstallation: Späneaufbereitungsanlage mit Zuführung an Schmelzofen.

Kompakt-Aufbereitungsanlagen
Kompaktanlagen werden eingesetzt, wenn Platz begrenzt ist oder Investitionsgründe den Aufbau einer Linie verhindern. Basiskonfiguration: Spänewagen werden über Hebe-/Kippwerk dem Schredder zugeführt und dort zerkleinert. Ein Papierbandfilter trennt Rest-KSS, rieselfähige Späne werden über Späneförderer zu weiterer Verwendung oder Lagerung geführt. Kompaktanlagen sind platzsparend und können optional mit Brikettierung ausgerüstet werden.

Mobile Anlagen
Mobile Zerkleinerungsstationen erlauben Volumenreduzierung direkt an der Bearbeitungsmaschine. Mobile Anlagen können bei Bedarf vom Kunden an verschiedene Maschinen angeschlossen werden; geeignet für variable Produktion und für den Betrieb ohne permanentes Entsorgungspersonal.

Downloads / Datenblätter (Hinweis)
Zu den gezeigten Anlagen existieren spezifische Datenblätter (Produktdatenblätter zu Absauganlagen, Remelter-Zuführung, Kompaktanlagen, Direktzerkleinerung).

Charakteristiken / Spezifikationen technische

• Systemtypen: Linien-Anlagen, Linien mit Materialtrennung, Remelter-Anlagen, Kompakt-Anlagen, mobile Stationen
• Typische Komponenten: Schneidwerke (an Maschinen), Einzelschredder, Absaugstationen, Zentrifugen, Hebe-/Kipp-Einrichtungen, Silo (z.B. Mehrkammer), Austragsschnecken, Späneförderer, Papierbandfilter, Brikettierungseinheiten, Schmelzofen-Zuführungen
• Funktionalitäten: Trennung von Kühlschmierstoff (KSS) und Spänen, Rückführung von KSS, volumenreduzierte Lagerung, sortenreine Materialtrennung
• Automatisierung: Sensoren- und Steuerungssystem für materialabhängige Steuerung und energieeffizienten Betrieb
• Anwendungsbereiche: Metallverarbeitung, Aluminiumverarbeitung, Spänerecycling, Remelting
• Betriebsanforderungen: Überwachung von Spänegröße, Temperatur und Menge für optimale Weiterverarbeitung
