System-on-Chip / programmierbares Mono-Chip-System v1p1

SoC

Übersicht

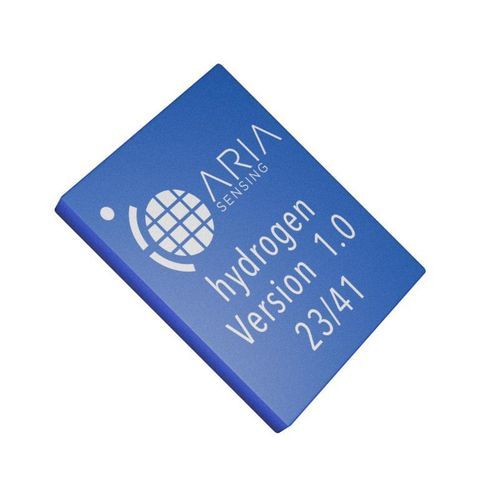

Der Hydrogen v1p1 ist ein Ultra-Wideband-(UWB)-Radar-System-on-Chip (SoC) für kompakte, energiearme Sensorlösungen in industriellen Anwendungen. Er vereint Wellenformgenerierung, Beamforming-Unterstützung und On‑Chip‑Verarbeitung für 1D/2D/3D-Erkennung.

Hauptmerkmale

• emPulse technology bietet fortschrittliche Signalsteuerung und UWB‑Radarfunktionen
• Unterstützt 1D-, 2D- und 3D‑Erkennung mit MIMO‑Beamforming
• Array‑Diversität: Treibt bis zu 4 Sendeflächen und bis zu 4 Empfangsantennen für bessere Querstreichauflösung
• Erweiterte Wellenformen: von Einzelimpuls bis codierte Impulse zur SNR‑Optimierung bei niedriger abgestrahlter Leistung
• Programmierbare Pulsbandbreiten: 500 MHz bis >1,8 GHz für sehr hohe Auflösung
• Integrierte Verarbeitung: zwei RISC‑V‑Mikroprozessoren zur Auslagerung von Anwendungsaufgaben
• Weltweiter Einsatz: Betrieb über verschiedene Trägerfrequenzen für internationale Zulassungen

Funktionen & Einstellungen (laut Produktseite)

• emPulse Technology: Ja
• Erkennungskapazität: 1D/2D/3D
• UWB‑Regelkonformität: Für weltweiten Einsatz geeignet

Technische Daten

• Frequenzbereich: 7,3 GHz bis 9,8 GHz
• Max. Reichweite (bewegte Person): abhängig von Antennenkonfiguration
• Sichtfeld / Keulenbreite: abhängig von Antennenkonfiguration
• Integrierte Antenne: N/A
• Temperaturbereich: -40°C bis +85°C
• Gehäusegröße: 9 mm × 9 mm (QFN64)
• Leistungsaufnahme: 90 mA @ 1,8 V
• Flash: N/A
• On‑Board Mikrocontroller: 2 × RISC‑V Kerne
• Schnittstellen: UART / SPI
• Spannungsversorgung: 1,8 V DC
