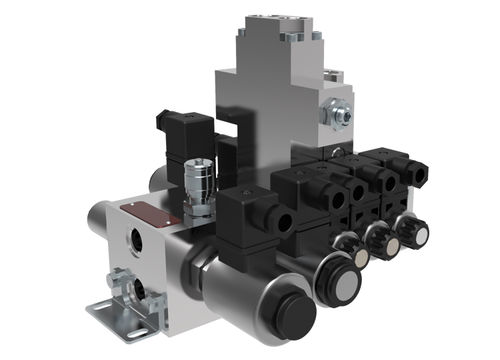

Flüssigkeitsspender RPEK1-03/B

modularkompaktmobil

Grösse 03 • Qmax 20 l/min (5 GPM) für 1 Ventilsektion • pmax 250 bar (3600 PSI) für Kanäle P, T Modularer Baukasten mit Rückschlag-, Drossel- und Druckventilen in kompakter Bauweise Horizontale Verkettung von 8 (Seiteneingänge P. T) oder von bis 16 (bei Einsatz einer Mittelversorgungsplatte) Modulen Optimierte Kompaktlösung für mobile Anwendungen und Fertigung von kleinen Hydraulikaggregaten Magnetbetätigte Scheibenwegeventile mit Gehäusen, die vertikale Verkettung ermöglichen Hohe Variabilität des Baukastens, der vertikale sowie horizontale Verkettung der Module ermöglicht Module mit Ventilformbohrungen ICC 08 (3/4-16 UNF) ermöglichen es, eine breite Reihe von Einbauventilen aus dem Produktionsprogramm einzusetzen Einfaches Abbilden von kompletten Kreisläufen mit Standardkomponenten möglich, ohne einen speziellen Block entwickeln zu müssen Optionaler Einsatz von einem Eingangsblock mit proportionaler Volumenstromsteuerung und Druckabfallstabilisation bis Q = 45 l/min Platz- und kostensparend! Optionale Abschlussventile Anschlussgewinde Block-hydraulischer Kreislauf (P, T) 3/8“ BSPP oder SAE 8 (3/4-16 UNF) Anschlussgewinde zum Verbraucher A, B: 1/4“ BSPP oder SAE 6 (9/16-18 UNF) Standardteile aus diversen Werkstoffen – siehe einzelne Kapitel des Datenblattes Optional auch erhöhter Oberflächenschutz (520 h Salznebelsprühtest) nach ISO 9227, möglich, z.B. für mobile Anwendungen
