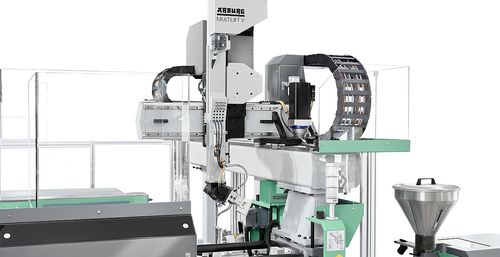

Kompaktes Linearportalmodul MULTILIFT series

Überblick
Das MULTILIFT‑Programm von ARBURG umfasst modulare lineare Entnahme‑Roboter in vertikaler und horizontaler Bauweise, konzipiert für zuverlässige, präzise Entnahme, Einlegeaufgaben und die Automatisierung von Spritzgießprozessen. Die Systeme sind an verschiedene Maschinengrößen anpassbar und binden sich in Echtzeit an die ALLROUNDER‑Steuerung ein.

Vorteile auf einen Blick

• Intuitiv – Grafische Symbole und ein einheitliches Bedienkonzept ermöglichen die Programmierung der MULTILIFT Systeme wie bei ALLROUNDER Maschinen.
• Effizient – Echtzeit‑Kommunikation mit der Spritzgießmaschine reduziert Zyklusaufwand gegenüber klassischen EUROMAP‑Lösungen.
• Auswählbar – Verschiedene Bauweisen und Ausführungen (V, H, SELECT) zur Anpassung an Entnahmerichtung, Handhabungsgewicht und Einbaubedingungen.
• Zertifiziert – CE‑zertifizierte Produktionseinheiten, schlüsselfertig aus einer Hand.

Features

• Dynamische Tauchachse (optional) – Kürzere Eingriffszeiten ins Werkzeug; zusätzliche Greiferachsen für verschiedene Drehlagen.
• Modularer Aufbau – Unterschiedliche Bauformen und Spezialausführungen, z. B. Aufbau über beweglicher Aufspannplatte für vertikale Spritzeinheiten.
• Geringe Bauhöhe – MULTILIFT H Varianten und H 3+1 ideal für Hallen mit niedriger Höhe und Mikro‑Spritzgießanwendungen.
• Echtzeit‑Integration – Vereinfachte Programmierung und zyklusoptimierte Handhabung über ALLROUNDER Schnittstelle.

MULTILIFT‑Programm

• MULTILIFT SELECT – Standardisiertes Vertikal‑Entnahmesystem: kompakt, wirtschaftlich und geeignet für klassische vertikale Entnahmeaufgaben.
• MULTILIFT V – Längsaufbau mit großem Arbeitsraum für präzise vertikale Handhabung von Einlege‑ und Spritzteilen.
• MULTILIFT H – Horizontale Bauweise für geringe Hallenhöhen, Mehrkomponenten‑Anwendungen mit vertikaler Einspritzung und Anlagen mit vertikaler Peripherie; Varianten wie H 3+1 verfügbar.

Bauteilbeispiele / typische Anwendungen

• Dreh­winkelsensoren: Vertikale Entnahme und Montage von Magnetscheibe, Trägerplatte und Schutzkappe mit MULTILIFT V.
• Mikro‑Zählräder: Spezial‑Mikroproduktion mit sehr geringen Stückgewichten, realisiert mit MULTILIFT H 3+1.
• Thermobecher: Schonende Entnahme mit additiv gefertigten Greifern auf MULTILIFT SELECT für leichte, geschäumte Geometrien.

Charakteristika / Spezifikationen

• MULTILIFT H 5 — Maschinengröße: 270–920; Handhabungsgewicht: 5 kg
• MULTILIFT H 3+1 — Maschinengröße: 270–370; Handhabungsgewicht: 3 kg Hauptachse, 1 kg Nebenachse
• MULTILIFT V 40 — Maschinengröße: 630–1120; Handhabungsgewicht: 40 kg
• MULTILIFT V 30 — Maschinengröße: 570–1120; Handhabungsgewicht: 30 kg
• MULTILIFT V 20 — Maschinengröße: 370–920; Handhabungsgewicht: 20 kg
• MULTILIFT V 10 — Maschinengröße: 270–570; Handhabungsgewicht: 10 kg
• MULTILIFT SELECT 16 — Maschinengröße: 470–920; Handhabungsgewicht: 16 kg
• MULTILIFT SELECT 8 — Maschinengröße: 270–570; Handhabungsgewicht: 8 kg
