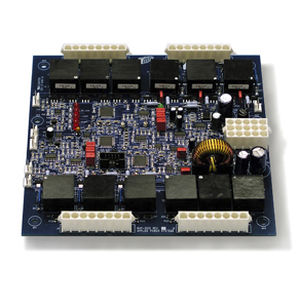

Thyristor SCRs Gate-Treiber BAP-3012

BAP-3012 Zwölf-Puls-SCR-Treiber MERKMALE UMFASSEN - Bietet die vollständige Steuerung von 12 Impuls-AC-DC-Wandlern und AC-Phasenreglern - Entspricht den Brückenströmen mit einer Genauigkeit von +/-2% - Reduziert die Welligkeit der Ausgangsspannung und die Oberwellen am Eingang - Der integrierte Strombegrenzungsregler ermöglicht den Betrieb im Strommodus - Bietet Übertemperaturschutz für Halbleiterbauelemente - Bietet eine harte DC-Gate-Feuerung, die sich für die Feuerung großflächiger Geräte eignet - Enthält On-Board-Diagnose-LED-Anzeigen Das BAP-3012 ist die neueste Generation der Zwölf-Puls-Gate-Zündung für die SCR-Steuerung. Die Standardfunktionen des BAP-3012 bieten einen robusten und zuverlässigen Betrieb, der parallel oder in Reihe geschaltete SCR-Brücken antreibt. Die BAP-3012-Standardfunktionen umfassen sofortige Sperre hemmung von Phasenverlust soft-Start- und Soft-Stopp-Funktionen steuert AC-Hauptspannungen bis zu 600 VAC on-Board-Diagnose-LED-Anzeigen bordeigene Strombegrenzungsregelung aktiver Abgleich von parallelen Brückenströmen auf +/-2% Das BAP-3012 bietet eine vollständige SCR-Feuerungssteuerung für industrielle/kommerzielle Netzteile jeder Leistungsstufe und liefert eine harte Feuerungsleistung für die Steuerung größerer SCRs von 16 mm bis 100 mm Mit dem BAP3012 kann der Anwender die Vorteile von 12 Impulswandlern nutzen. Diese Topologien bieten eine sehr geringe Ausgangsspannungswelligkeit und minimieren die harmonischen Eingangsverzerrungen. Um jedoch die Vorteile von Doppelbrückentopologien voll auszuschöpfen, müssen die Stromausgänge jeder Brücke richtig ausbalanciert werden. Ohne den BAP-3012 können leichte Fehlanpassungen (.5%) in den Sekundärspannungen der Transformatoren zu Stromungleichgewichten zwischen parallel geschalteten Brücken von bis zu 20% führen.
