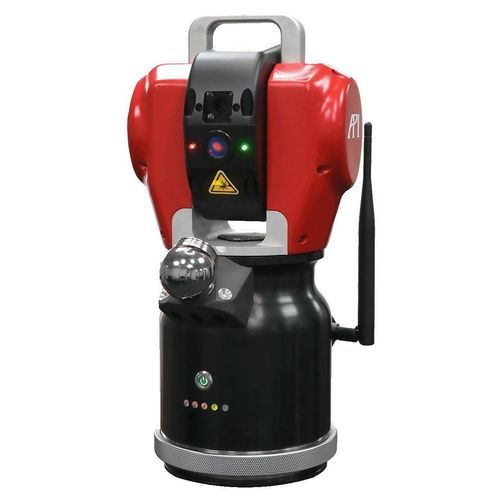

Tragbarer Lasertracker iLT

ultrakompaktkabellosbatteriebetrieben

Übersicht
Der Lasertracker API iLT ist eine kompakte, tragbare integrierte Lösung für hochpräzise 3D-Messungen, Bauteilprüfung, Ausrichtung und Qualitätskontrolle. Das Einheitenkonzept vereint Tracker, Steuerung und Batterie für kabelosen Betrieb in Werkstatt und Feld.

Wesentliche Merkmale

• Kompakte, leichte integrierte Einheit (Gewicht: 4,9 kg) für einfachen Transport und schnelle Inbetriebnahme.
• Messbereiche je nach Modell: iLT — Durchmesser 25 m | 50 m; iLT X — Durchmesser 50 m | 80 m (modellabhängig).
• Drahtloser Betrieb und integrierter Controller für kabelreduzierte Abläufe und Messungen in engen Räumen.
• Batteriebetrieb: interne Batterie (typisch 4 Stunden) auf bis zu 8 Stunden erweiterbar mit externem Akkupack; einige Konfigurationen unterstützen bis zu 8 Stunden.
• Autolock für automatische Strahl-Wiedererfassung in einem Sichtfeld von ca. 30°.
• Onboard-Umweltkompensation (Wetterstation) zur Korrektur von Temperatur, Druck und Feuchte zur Erhaltung der Messgenauigkeit.
• Duale virtuelle Wasserwaage zur schnellen Einrichtung eines gravitationsbezogenen Koordinatensystems.

Zubehör & ergänzende Geräte

• vProbe — kabellose Handsonde für verdeckte Merkmale und enge Bereiche.
• iScan 3D — handgeführter Laserscanner für hochauflösende Oberflächenaufnahme und Merkmalextraktion.
• Smart TRACK Sensor — Leistungsdatenlieferant für Roboterkalibrierung.
• Active Target™ (6DOF) — ermöglicht automatisiertes Tracking und Inspektion von Werkzeugmaschinen, CNC-Maschinen und Industrierobotern (verfügbar für iLT X).

Anwendungsbereiche

• Qualitätskontrolle, Bauteilmessung und -prüfung
• Ausrichtung und Kalibrierung von Maschinen und Robotern
• Prüfung von Lehren, Vorrichtungen und Werkzeuginstallationen
• Roboterkalibrierung und adaptiver Regelung
• Reverse Engineering und großflächiges 3D-Scanning

Technische Daten

• Handelsbezeichnung: iLT (Produktfamilie)
• Lasertechnologie: ADM / IFM
• Modelle und Reichweiten: iLT — 25 m | 50 m (Durchmesser); iLT X — 50 m | 80 m (Durchmesser, modellabhängig)
• Genauigkeit: iLT — ±(25 µm + 15 µm/m); iLT X — ±(20 µm + 5 µm/m)
• Gewicht: 4,9 kg (iLT und iLT X)
• Drahtloser Betrieb: ja (integrierte drahtlose Konnektivität)
• SMR-Messung: ja
• Handgeführte Taster (vProbe): unterstützt bei iLT X (iLT: nicht unterstützt)
• Handgeführtes Laserscanning (iScan): unterstützt bei iLT X (iLT: nicht unterstützt)
• Integrierter Controller: ja (einzelne integrierte Einheit)
• Batteriebetrieb: interne Batterie (typisch 4 Stunden) erweiterbar bis 8 Stunden; Konfigurationen unterstützen bis zu 8 Stunden Betrieb
• 6DOF Active Target: verfügbar bei iLT X (iLT: nicht verfügbar)
• Umweltkompensation: Onboard-Wetterstation zur Korrektur von Temperatur, Druck und Feuchte
• Schutzart: Staub- und Wasserschutz nach IEC 60529 für den Einsatz in rauen Umgebungen
• Garantie: Standardgarantie 2 Jahre (verlängerbar auf bis zu 5 Jahre)
