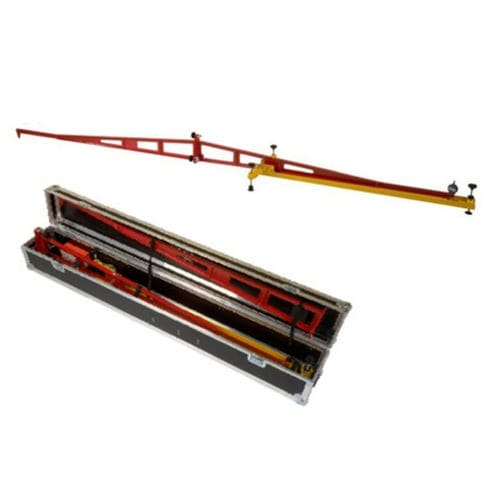

Dehnungsmesser BENKELMAN

BENKELMAN-BEAM Der Benkelman-Balken misst die Verformung eines Materials unter Spannung. Diese Ausrüstung wird für die beiden folgenden Tests verwendet: - Der Plattenversuch misst die statische Verformung EV1/EV2 (Straßen) und die Westergard-Verformung (Bahnsteige). Die Benkelman-Balken messen die Tragfähigkeit der Formationsebene, indem mit der Belastungsvorrichtung eine Last auf die Platte auf das Material aufgebracht wird. - Standard-Benkelman-Beam-Tests messen die Durchbiegung der Fahrbahn als Reaktion auf eine statische Belastung. Die Messung erfolgt, indem die Spitze des Balkens zwischen die Doppelreifen eines beladenen Lastwagens gelegt wird und der Rückprall der Fahrbahnoberfläche beim Wegfahren des Lastwagens gemessen wird. MATERIAL Für den Durchbiegungsversuch wird der Balken allein verwendet. Für die Plattenprüfung sind eine Belastungsvorrichtung und eine Aluminiumplatte erforderlich. BENKELMAN-BEAM Hochwertiges Modell Öko-Modell ALUMINUM-Platte Ø 600 mm MANUELLE LADEVORRICHTUNGEN Hydraulisches Modell Mechanisches Modell ANWENDUNGEN PLATTENBELASTUNGSPRÜFUNG GEMÄß DEN NORMEN ASTM D1195 UND ASTM D1196M PRÜFUNG DER DURCHBIEGUNG DES FLEXIBLEN BELAGS NACH DER NORM ASTM D4695
