Elektrohydraulische Abkantpresse A-Bend Series

CNCWerkstattautomatisch

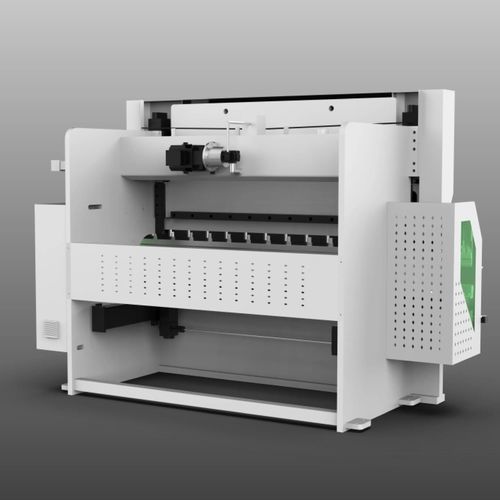

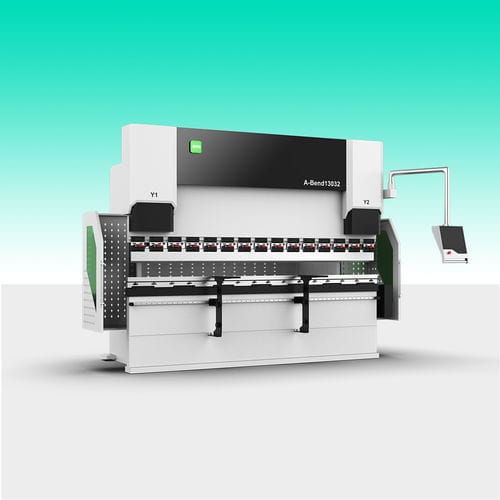

Übersicht Die A-Bend Series ist eine elektro-hydraulische Servopresse-Abkantbank für das industrielle Blechbiegen. Der hochsteife, ineinandergreifende Schweißrahmen ist digital optimiert, um eine gleichmäßige Spannungsverteilung und dauerhafte Biegepräzision zu gewährleisten.

Mechanisches Crowning-System Präzisionsgefertigtes, wärmebehandeltes Keil-Crowning. Die CNC-Steuerung berechnet die erforderliche Kompensation entsprechend der Werkstückbelastung und passt die Durchbiegung der oberen und unteren Traverse in Echtzeit an, um über die gesamte Arbeitslänge eine gleichmäßige Biegegenauigkeit zu sichern.

Hinterer Schutz (optional) Optionaler hinterer Schutz isoliert Gefahrenbereiche und verhindert den Zutritt zum Maschinenarbeitsbereich während des Zyklus. Ausgelegt für moderne industrielle Sicherheitsanforderungen zur Verbesserung des Bedienerschutzes.

Verstellbare vordere Stützarme Vordere Stützarme mit Rollen und Linearführungen ermöglichen ein sanftes Positionieren und einfache Anpassung an unterschiedliche Werkstückgrößen. Horizontale und vertikale Verstellung erlaubt schnelles Positionieren der Stützen und erhöht die Betriebseffizienz.

Laser-Schutzsystem (optional) Optionale Lichtvorhang-Lasersicherung schützt die gesamte Biegezone. Wenn ein Körperteil des Bedieners die Sicherheitszone betritt, stoppt die Maschine sofort, um Quetsch- und Einklemmunfälle zu verhindern.

Nachführstütze (optional) Das Nachführstützsystem bewegt sich synchron mit dem Werkstück während des Biegeprozesses, bietet kontinuierliche Unterstützung, verhindert Durchhängen und Verformungen durch Eigengewicht, reduziert manuelle Handhabung und steigert die Verarbeitungseffizienz.

Steuersystem International anerkanntes CNC-Steuerungssystem als integrierte, multifunktionale Plattform für präzise und effiziente Biegeprozesse. Intuitive Bedienoberfläche und intelligente Funktionen vereinfachen Programmierung und Betrieb.

Anwendungen

• Automobilkomponentenfertigung
• Bau- und Baustellenmaschinen
• Aufzugsfertigung
• Blechverarbeitung

Technische Parameter

• A-Bend 10032 — Presskraft: 1000 kN; Biegelänge: 3200 mm; Abstand zwischen Säulen: 2600 mm; Tiefenmaß: 400 mm; Hub des Schlittens: 200 mm; Öffnungshöhe (D): 480 mm
• A-Bend 13032 — Presskraft: 1300 kN; Biegelänge: 3200 mm; Abstand zwischen Säulen: 2600 mm; Tiefenmaß: 400 mm; Hub des Schlittens: 200 mm; Öffnungshöhe (D): 480 mm
• A-Bend 17032 — Presskraft: 1700 kN; Biegelänge: 3200 mm; Abstand zwischen Säulen: 2600 mm; Tiefenmaß: 400 mm; Hub des Schlittens: 200 mm; Öffnungshöhe (D): 480 mm
• A-Bend 20032 — Presskraft: 2000 kN; Biegelänge: 3200 mm; Abstand zwischen Säulen: 2600 mm; Tiefenmaß: 400 mm; Hub des Schlittens: 200 mm; Öffnungshöhe (D): 480 mm
• A-Bend 25032 — Presskraft: 2500 kN; Biegelänge: 3200 mm; Abstand zwischen Säulen: 2600 mm; Tiefenmaß: 400 mm; Hub des Schlittens: 250 mm; Öffnungshöhe (D): 500 mm
• A-Bend 32032 — Presskraft: 3200 kN; Biegelänge: 3200 mm; Abstand zwischen Säulen: 2600 mm; Tiefenmaß: 400 mm; Hub des Schlittens: 250 mm; Öffnungshöhe (D): 500 mm

Technische Spezifikationen

• Serienname: A-Bend Series
• Maschinentyp: Elektro-hydraulische Servopresse-Abkantbank
• Rahmen: Hochsteifer ineinandergreifender Schweißrahmen, digital optimierte Spannungsverteilung
• Crowning: Keilförmiges mechanisches Crowning mit automatischer CNC-Kompensation
• Sicherheit: Optionaler hinterer Schutz und optionaler Laser-Lichtvorhang
• Stützung: Verstellbare vordere Stützarme mit Rollen und Linearführung; nachführende Stütze optional
• Steuerung: Internationales CNC-Steuersystem, integrierte multifunktionale Plattform
• Modelle und Presskräfte: A-Bend 10032 (1000 kN), 13032 (1300 kN), 17032 (1700 kN), 20032 (2000 kN), 25032 (2500 kN), 32032 (3200 kN)
• Gemeinsame Abmessungen: Biegelänge 3200 mm; Abstand zwischen Säulen 2600 mm; Tiefenmaß 400 mm
• Hub und Öffnung: Schlittencourse 200 mm (250 mm bei einigen Modellen); Öffnungshöhe 480–500 mm je nach Modell
