Laserschweißarbeitsplatz A-W7

modularautomatisch

Produktübersicht

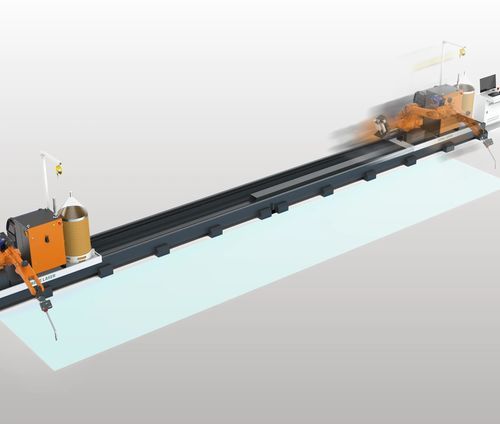

Die A-W7 Serie ist eine modulare, intelligente Laser-Schweißstation für Mehrstationsbearbeitung, konzipiert zur Automatisierung des Schweißens großer Stahlstrukturen. Sie kombiniert 3D-Vision, KI-gestützte Nahtdetektion, digitalen Zwilling und Offline-Programmierung, um Inbetriebnahme zu beschleunigen, Nahtlokalisierung zu automatisieren und reproduzierbare Schweißergebnisse zu gewährleisten.

Hauptmerkmale

• Modulares Design für Mehrstationsverarbeitung sowie schnelles Auf- und Abbau zur Reduzierung der Installationszeit.
• Geschlossene Bodenschienenkonstruktion mit großem Verfahrweg für Kranträger, Rippenbleche, Konsolen, Brückendurchmesser, Schiffsubassemblies und schwimmende Deckplatten.
• KI-Vision mit 3D-Nahtfindung zur automatischen Erkennung von Schweißpositionen und -winkeln und zur Verringerung von Rüstzeiten.
• Umfangreiche Prozessbibliothek für Flach-, Kehlnähte, Vertikal-Aufwärts, Eck-, Rundumschweißen, Überkopf- und Mehrlagenschweißen mit automatischer Prozessanpassung.
• Offline-Programmierung und 3D-Import: automatische Werkzeugweg-Generierung, Naht-Extraktion und Ein-Klick-Parameterabgleich.
• Echtzeit-Lichtbogenverfolgung für wiederholbare Schweißkonsistenz und Rückverfolgbarkeit.
• Digitaler Zwilling und MES-Cloud-Integration zur virtuellen Validierung und Produktionssichtbarkeit.

Prozess- & Programmierfähigkeiten
Unterstützt automatische Prozesszuordnung, Ein-Klick-Parametrierung, Werkzeugweg-Generierung aus 3D-Modellen, Reverse-Modellierung und 2D→3D-Konvertierung. Offline-Programmierung reduziert Vor-Ort-Lernzeiten und Personalabhängigkeit und erhöht die Planbarkeit der Produktion.

Anwendungen

• Brückenbau
• Schienenverkehr
• Schiffbau
• Stahlkonstruktionen und schwere Unterbaugruppen

Technische Parameter
Modell: A-W7
X-Achsen-Schienenlänge: 10000 mm
Bodenschienenabmessungen: 1050 x 11600 mm
Maximale Reichweite: 2014 mm
Maximale Verfahrgeschwindigkeit: 40 m/min
Positioniergenauigkeit: ±0.05 mm
Schweißverbindungsarten: Flach / Flachkehlnaht / Horizontal / Vertikal (Aufwärts) / Vertikal (Abwärts)
Schweißbare Werkstoffe: Kohlenstoffstahl / Niedriglegierter Stahl / Edelstahl (nicht spiegelglatt)

Charakteristiken / technische Spezifikationen

• Modell: A-W7
• X-Achsen-Schienenlänge: 10000 mm
• Bodenschienenabmessungen: 1050 x 11600 mm
• Maximale Reichweite: 2014 mm
• Maximale Verfahrgeschwindigkeit: 40 m/min
• Positioniergenauigkeit: ±0.05 mm
• Unterstützte Verbindungsarten: Flach, Flachkehlnaht, Horizontal, Vertikal (Aufwärts/Abwärts)
• Schweißbare Werkstoffe: Kohlenstoffstahl, niedriglegierter Stahl, Edelstahl (nicht spiegelglatt)
