Wellkartonmaschine BM3000-HD

vollautomatisch

Übersicht

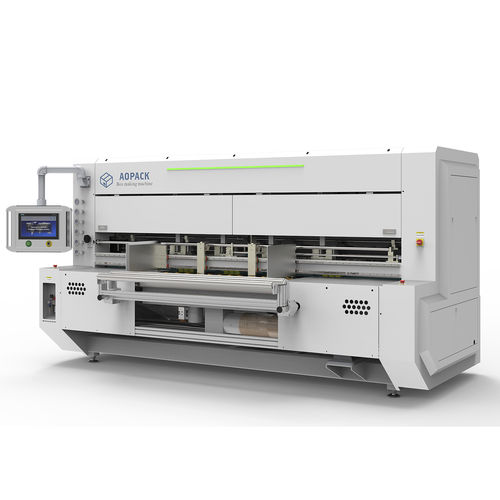

Die Aopack BM3000-HD ist eine vollintegrierte Maschine zur Herstellung von Wellpappenkartons für Klein- bis Mittelserien schwerer Mehrwandverpackungen. Sie kombiniert Zuführung, horizontales Slotting, vertikales Rillen & Schneiden (mit automatischem Schärfer), Inline-Kleben, Querschneiden, Klappenzusammendrück und optionale Module (Vibrationsmesser, Stanzmodule, Flexodruck, Order/Freestyle-System) in einem automatisierten Prozess.

Hauptmerkmale & Leistungsdaten

• Verarbeitet E- bis AAA-Welle (3–7-lagig)
• Plattenstärke 2–16 mm; Grammatur bis 2400 g/m²
• Maximale Bahnbreite 3000 mm; unbegrenzte Länge
• Rillbreite 7–21 mm; zwei 500 mm Rillmesser
• Autom. Messerschärfung für Vertikalschnittmesser
• Vibrationsmesser für Freiformschnitte (ohne Stanzform)
• Männlich/weiblich Doppelrillung und 4+4 Rill-/Falzräder für präzise Faltungen
• Schnelle Auftragsumstellung (ca. 1–6 s) und 150+ vorprogrammierte Stile

Hauptfunktionen

• Zuführung: Bahnbreiten 300–3000 mm, Stärke 2–16 mm, bis 2400 g/m²
• Horizontales Slotting & Perforation: integriertes Messer/Balken-Design
• Vertikales Rillen & Schneiden: 4 servo-rotierte Messer mit integriertem Schärfer
• Querschneiden inline: ohne zusätzlichen Papierscheider
• Inline-Kleben & Klappenzusammendrück: automatische Kaltleim-Auftragung
• Stanz-/Vibrationsmodule: Tragegriff, Belüftung, abgerundete Ecken, Freiform-Schnitte
• Flexodruck optional: einfarbig, Druckfläche max. 500 × 300 mm
• Order/Freestyle-System: Ein-Klick-Zeichnungserzeugung (für viele Stile ohne CAD/Stanze)

Anwendungen
Geeignet für schwere Wellpappverpackungen: Mehrwandkisten, komplexe FEFCO-Formate, Geschenk- und Sonderformen, offene Regalboxen und verstärkte Verpackungslösungen.

Technische Daten

• Modell: BM3000-HD
• Kartontyp: Single/Double/Triple wall (AAA Heavy Duty)
• Stärke: 2–16 mm
• Grammatur: ≤ 2400 g/m²
• Max. Bahngröße: Breite 3000 mm × unbegrenzte Länge
• Min. Bahngröße: Breite 300 mm × Länge 660 mm
• Rillmesser: 2 × 500 mm; Rillbreite 7–21 mm
• Vertikale Schneidemesser: 4 (mit Schärffunktion)
• Rill-/Falzräder: 4+4
• Leistung: ca. 10–16 pcs/min (abhängig von Format/Stil)
• Stromversorgung: 380 V ±10%, Max 10 kW, 50/60 Hz
• Luftdruck: 0,6–0,7 MPa; Verbrauch 90 L/min
• Maschinenmaße: 3820 × 2060 × 1970 mm
• Bruttogewicht: ca. 4500 kg
• Unterstützte Stile: 150+
