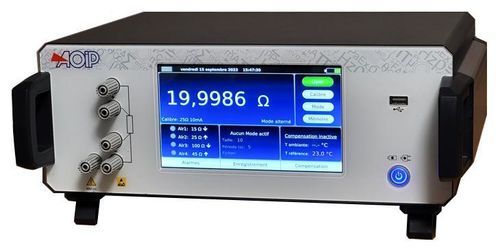

Digitales Mikroohmmeter OM 37

tragbarTischfür Flugzeug

Übersicht
Das OM 37 von AOIP ist ein Labor- und Feld-taugliches Mikro-Ohmmeter für präzise Messungen niedriger Widerstände. Es bietet bis zu 10 A Messstrom (pulsierend, wechselnd oder kontinuierlich) und eine Auflösung bis 0,01 μΩ. Integrierter Akku und 7-Zoll-Farb-Touchscreen zur Bedienung und Anzeige.

Hauptanwendungen

• Metallisierungsprüfungen, insbesondere in der Luftfahrt und bei Oberflächenbehandlungen.
• Erdungs-/Schutzerde-Kontinuitätsmessungen.
• Widerstandsmessungen an Motoren und Transformatoren.
• Kontaktwiderstandstests.
• Messung von Widerständen elektrischer/electr. Bauteile.
• Kabelwiderstandsmessungen.
• Prüfung mechanischer Verbindungen und Lötstellen.

Betrieb und Merkmale
Bedienung und Konfiguration über den 7-Zoll-Farb-Touchscreen. Wahl von Messbereich, Messstrom und Messmodus (pulsierend, DC oder Wechsel). Temperaturkompensation, Messauslösung (manuell oder automatisch) und Speichermanagement. Eingebaute wiederaufladbare Batterie ermöglicht Messungen bis 10 A ohne externe Stromversorgung. Vier programmierbare Alarmgrenzen mit optischer und akustischer Anzeige sowie Relaisausgängen.

Stromversorgung, Batterie und Laufzeit
Tischgerät mit Netz- oder interner Akku-Betrieb (5 × Ni-MH D, 8,5 Ah). Integriertes Ladegerät 100–240 V, 50–60 Hz (120 VA). Ladezeit: 4–6 h. Batteriekapazität: ca. 5000 Messungen bei 10 A im Pulsbetrieb.

Gehäuse / Mechanik
Gehäuse aus Aluminium und verzinktem Stahl. Abmessungen: 380 mm × 310 mm × 130 mm (3U ohne Füße). Gewicht: ca. 7,5 kg (inkl. Batterie).

Widerstandsmessung (allgemein)
Vierdrahtmessung mit automatischer Kompensation von Störspannungen. Maximale Leerlaufspannung zwischen Klemmen: 7 V. Temperaturkoeffizient zwischen 0°C–18°C und 28°C–50°C: ≤ 1/10 der Genauigkeit pro °C.

Umgebungstemperaturmessung zur Kompensation

• Bereich: 0°C bis +50°C
• Auflösung: 0,1°C
• Genauigkeit: ±0,5°C

Widerstandsmessung — Kalibriertabelle (Bereiche / Auflösung / 1-Jahres-Genauigkeit bei 23°C ±5°C / Messstrom / Spannungsabfall)
2.50000 mΩ | 0.01 μΩ | 0.01% + 0.3 μΩ | 10 A | 25 mV
5.00000 mΩ | 0.01 μΩ | 0.01% + 0.75 μΩ | 10 A | 50 mV
25.0000 mΩ | 0.1 μΩ | 0.01% + 3 μΩ | 10 A / 1 A | 250 mV / 25 mV
50.0000 mΩ | 0.1 μΩ | 0.01% + 7.5 μΩ | 10 A / 1 A | 500 mV / 50 mV
250.000 mΩ | 1 μΩ | 0.01% + 30 μΩ | 10 A / 1 A / 0.1 A | 2.5 V / 250 mV / 25 mV
500.000 mΩ | 1 μΩ | 0.01% + 75 μΩ | 10 A / 1 A / 0.1 A | 5 V / 500 mV / 50 mV
2.50000 Ω | 10 mΩ | 0.01% + 0.3 mΩ | 1 A / 0.1 A / 10 mA | 2.5 V / 250 mV / 25 mV
5.00000 Ω | 10 mΩ | 0.01% + 0.75 mΩ | 1 A / 0.1 A / 10 mA | 5 V / 500 mV / 50 mV
25.0000 Ω | 0.1 mΩ | 0.01% + 3 mΩ | 0.1 A / 10 mA / 1 mA | 2.5 V / 250 mV / 25 mV
50.0000 Ω | 0.1 mΩ | 0.01% + 7.5 mΩ | 0.1 A / 10 mA / 1 mA | 5 V / 500 mV / 50 mV
250.000 Ω | 1 mΩ | 0.01% + 30 mΩ | 10 mA / 1 mA / 0.1 mA | 2.5 V / 250 mV / 25 mV
500.000 Ω | 1 mΩ | 0.01% + 75 mΩ | 10 mA / 1 mA / 0.1 mA | 5 V / 500 mV / 50 mV
2.50000 kΩ | 10 mΩ | 0.01% + 0.3 Ω | 1 mA / 0.1 mA | 2.5 V / 250 mV / 25 mV
5.00000 kΩ | 10 mΩ | 0.01% + 0.75 Ω | 1 mA / 0.1 mA | 5 V / 500 mV / 50 mV
50.0000 kΩ | 100 mΩ | 0.02% + 7.5 Ω | 0.1 mA / 10 μA | 5 V / 500 mV

Messzykluszeiten
Pulsierter Modus: ≈ 1 s
Wechselmodus: ≈ 1,5 s
Kontinuierlicher Modus: ≈ 1 s

Zusätzliche Merkmale
Messbare Widerstandsarten:

• Induktiv: Spulen, Transformatoren, Motoren, geflochtene Kabel usw.
• Nicht-induktiv: Metallisierungsprüfungen, Erdungs-Kontinuität, Kontaktwiderstände, Flachkabel usw.

Messstrom:

• Intern oder extern
• Gleichstrom von 100 μA bis 10 A
• Direkt-, pulsierender oder wechselnder Strom

Messauslösung: manuell oder automatisch. Messung parasitärer EMFs bei jeder Messung. Automatische Temperaturkompensation über externen Sensor oder manuelle Eingabe mit Programmierung für Metallart/Temperaturkoeffizient. Alarme: 4 programmierbare Stufen mit optischer/akustischer Anzeige und Relaisausgängen (2 Relais, 1 A / 220 VAC).

Allgemeine Spezifikationen
Abmessungen L × B × H: 380 mm × 310 mm × 130 mm (3U ohne Füße). Gewicht: ≈ 7,5 kg (inkl. Batterie). Bildschirm: 7-Zoll-Farb-Touchscreen. Versorgung: 115 / 230 V (50 / 60 Hz). Batterie mit integriertem Ladegerät: 5 × Ni-MH D, 8,5 Ah; ~5000 Messungen bei 10 A (pulsierend). Schnittstellen: USB, Ethernet. Speicher: 5000 Messungen mit Mittelwert/Min/Max; Wiedergabe am Bildschirm und Datennutzung über digitale/analoge Schnittstellen.

Umweltspezifikationen
Referenzbereich: 23°C ±1°C (45–75% rF ohne Kondensation). Nomineller Betriebsbereich: 0 bis 50°C (20–80% rF ohne Kondensation). Betriebsgrenzen: -10°C bis +50°C (10–80% rF ohne Kondensation). Lagerung: -30°C bis +55°C (-15°C bis +50°C mit geladener Batterie). Schutzart: IP40 (EN60529). Maximale Höhe: 2500 m.
