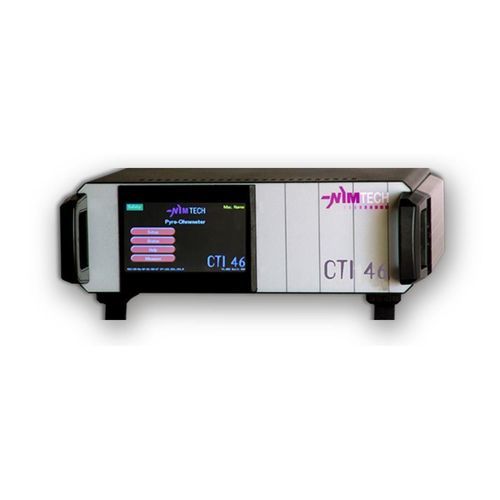

Digitales Ohmmeter CTI46

TischRack4-Leiter

Produktübersicht
Das CTI46 ist ein pyrotechnisches Mehrkanal-Ohmmeter zur sicherheitsrelevanten Messung an pyrotechnischen Bauteilen (1 Kanal Standard, bis zu 4 Kanäle optional). Entwickelt für den Einsatz in industriellen Umgebungen, eignet es sich für integrierte Kontrollen in Produktionslinien sowie für Laborprüfungen. Konzipiert für Messungen an pyrotechnischen Elementen, bei denen die Sicherheit des Bedieners kritisch ist; es verbindet Messvielfalt mit hoher Messgeschwindigkeit. Das Gerät kann vollständig über RS232 oder Ethernet gesteuert werden.

Sicherheitsmerkmale

• Messstrom deutlich niedriger als der Nicht-Zündstrom
• Verbindung zur Prüfleitung nur während der Messdauer
• Failsafe-Begrenzung auf einen maximalen Sicherheitsstrom bei Gerätefehlern (Elektronikfehler, interner Kurzschluss etc.)
• Ableiten statischer Restladungen im Ruhezustand
• Permanentüberwachung der internen Funktionen
• Externer Sicherheitskreis, der das Schalten der Messkreise erlaubt

Gerätefunktionen

• Ohmmeter: bis zu 4 Hauptmesskanäle mit 4‑Leiter‑Technik zur Eliminierung des Leitungswiderstands; Interkanal-Messungen für komplexe Konfigurationen
• PT100‑Funktion: Temperaturmessung
• Macro: Erstellung und Ausführung von Messgruppen als Makrobefehle
• Anzeige: konfigurierbares LCD
• Kommunikation: Konfiguration oder Steuerung via Telnet, TCP (Ethernet) oder RS232
• Hauptmerkmale: 4/8 Kanäle; Ohmmeter-Bereiche: 1 Ω / 10 Ω / 100 Ω / 1 kΩ / 10 kΩ; 19" 2U P260 Tisch- oder Rack-Gehäuse

Modelle und Zubehör

• CTI46-1: Standard Tischgerät 1 Kanal IP40
• CTI46-2: Standard Tischgerät 2 Kanäle IP40
• CTI46-4: Standard Tischgerät 4 Kanäle IP40
• CTI46-1 Rack: IP40 Rack 19" 2U 1 Kanal
• CTI46-2 Rack: IP40 Rack 19" 2U 2 Kanäle
• CTI46-4 Rack: IP40 Rack 19" 2U 4 Kanäle

Technische Daten

• Ohmmeter-Funktion
  Bereiche: 10 Ω / 100 Ω / 1 kΩ / 10 kΩ
  Anzeigegenauigkeit / Auflösung: 100 µΩ / 1 mΩ / 10 mΩ / 0,1 Ω
  Messstrom: 10 mA / 1,5 mA / 250 µA / 50 µA
  Messgenauigkeit: 0,03% + 0,06% / 0,02% + 0,08% / 0,02% + 0,1% / 0,02% + 0,2%
• Micro-Ohmmeter-Funktion
  Bereich: 1 Ω
  Anzeigegenauigkeit: 1 µΩ
  Messstrom: 10 mA
  Genauigkeit: 0,03% reading + 0,05% scale
• Messdauer: von <100 ms bis ~1 s je nach Integrationszeit
• Stromversorgung
  Netzspannung: 85 V~ bis 264 V~ 45 bis 63 Hz
  Leistung: 10 W
  Sicherungen: 2 x 400 mA T
• Mechanische Daten
  Tischgerät Gewicht: 1,7 kg ohne Zubehör
  Abmessungen: L330 x 280 x H113 mm
  Betriebstemperatur: 18 °C bis 22 °C; Lagerung: 5 °C bis 45 °C
• Rack-Version
  Std 19" – 2U – P260
