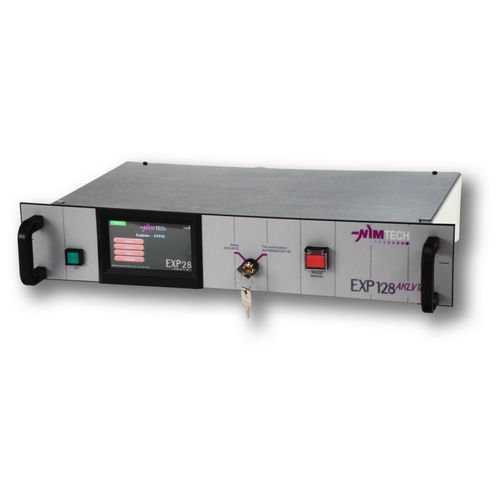

Prüfgerät / elektrische Sicherheit EXP128

SpannungStromcomputergesteuert

Überblick
Hochenergie-Version, 5A/10A/25A/40A, 1 Kanal, bis zu 300 Sekunden (abhängig vom Stromwert und der Impulsperiode). Diese Zündgeräte sind für Kontrollen in Produktionslinien und im Labor vorgesehen, wo die Anwendersicherheit entscheidend ist. Die EXP128-Baureihe ist ausgelegt, um konstante Stromimpulse zu erzeugen, deren Dauer und Amplitude auf pyrotechnische Elemente einstellbar sind, wodurch die eingesetzte Energie kontrolliert werden kann. Mit modernem Design verwenden sie Technologien wie Touchscreen und Ethernet-Anschluss. Sie sind vollständig digital und steuerbar.

Hauptmerkmale

• 100µS–300S – 100mA – 5A/10A/25A/40A – 1 Kanal (kaskadierbar zum Aufbau von 4/6… Kanälen)
• Steuerbar per RS232 oder Ethernet
• 19" 2U-Rack- oder Tischgehäuseversionen
• Programmierbarer Strom und Zeit
• Schwimmende Zündleitung (isoliert)
• Unabhängige oder gekoppelte Kanäle, analoge Ausgänge 0-10V
• Isolierte Strom- und Spannungskopien
• 6 unabhängige Auslösemodi pro Kanal
• 4 einzeln konfigurierbare Sync-Ausgänge
• Konfigurierbare Funktionen (verzögerter Trigger-Eingang, Unterbrechungserkennung der Last, etc.)

Interne Ausstattung

• Integriertes pyrotechnisches Sicherheits-Ohmmeter
• Generator für konstante Stromimpulse
• Entladeschaltungen (ESD) der Zündleitungen
• Sicherheitseinrichtungen: Schlüsselschalter, geschützter Drucktaster, externer Sicherheitseingang für Tür-/Sperrenkontakte
• Sicherheitskreis, der die Zündleitung außerhalb sicherer Bedingungen isoliert

Typische Anwendungen

• Laborprüfungen
• Bruceton-Tests und Charakterisierung von Initiatoren
• Prüfungen vom Typ AK LV-16
• Produktionskontrolle

Eigenschaften / technische Daten

• Modell: EXP128
• Hochenergie-Version mit wählbaren Zündströmen: 5 A, 10 A, 25 A, 40 A
• Impulsdauer: von 100 µs bis 300 s (max. Dauer abhängig vom Stromwert und Impulszeit; Beispiel: 2 A max bei 2 Ω)
• Programmierbare Stromamplitude und Impulsdauer
• Erzeugung konstanter Stromimpulse mit einstellbarer Amplitude und Dauer
• Steuerschnittstellen: RS232 und Ethernet; Touchscreen verfügbar
• Gehäuseformen: 19" 2U-Rack oder Tischgehäuse
• Schwimmende (isolierte) Zündleitung und isolierte Überwachungsanschlüsse für Strom/Spannung
• Analoge Ausgänge: 0-10 V
• Mehrere Auslösemodi: 6 unabhängige Modi pro Kanal; 4 konfigurierbare Sync-Ausgänge
• Kaskadierfähigkeit zum Aufbau von Mehrkanalsystemen (4, 6... Kanäle)
• Integrierte Sicherheitsfunktionen: pyrotechnisches Sicherheits-Ohmmeter, ESD-Entladeschaltungen, Schlüsselschalter, geschützter Drucktaster, externer Sicherheitseingang, Sicherheitskreis zur Isolierung der Zündleitung
• Konfigurierbare Funktionen: verzögerter Trigger-Eingang, Erkennung von Lastunterbrechung, etc.
