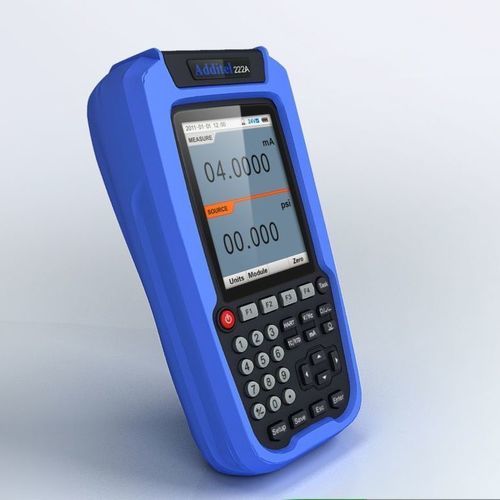

Multifunktionskalibrator ADT 222

für mA-SignaleStromDruck

Vorstellung
Ultra-kompakt und einfach zu bedienen dank einer Smartphone-ähnlichen Benutzeroberfläche ist der ADT 222 ein dokumentierter Multifunktionskalibrator zur Erzeugung, Simulation und Messung von Druck, Temperatur und elektrischen Signalen. Die Speicherung von Daten geplanter und durchgeführter Kalibrierungen macht ihn geeignet für schlüsselfertige Kalibrierlösungen.

Funktionen

• Erzeugen, simulieren und messen: mV, mA, Ohm, RTD, Thermoelemente, Frequenz und Impulse.
• Simuliert und misst 13 Thermoelementtypen und 11 RTDs für die Kalibrierung von Transmittern und Aufzeichnungsgeräten.
• Misst und erzeugt Druck über die digitalen Druckmodule der Serie PM160 (Bereich -1 bar bis 700 bar).
• 24‑V‑Loopspeisung.
• Gleichzeitiges Lesen/Quellen.
• Automatischer Schaltertest.
• Quadratische Signale.
• Erzeugung von Impulsen und Frequenzsignalen zur Kalibrierung von Zählern und Summierern.

Kaltstellenkompensation

• Internes Äquivalenzblock zur Kaltstellenkompensation von Thermoelementen.
• Widerstandsbasierendes Messelement mit flexiblem Kabel im Äquivalenzblock; entnehmbar für Benutzereis-Punkt-Kalibrierung.

Anzeige und Schnittstelle

• 3,5" Farb‑TFT‑Display.
• Mehrsprachige Benutzeroberfläche: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Chinesisch (vereinfacht).

Dokumentenverwaltung und Automatisierung

• Verwaltung von Informationen des zu prüfenden Geräts.
• Einrichtung automatisierter Kalibrierverfahren: Testdurchführung, Fehlerberechnung, Anzeige und Speicherung von Ergebnissen, Kennzeichnung von außerhalb der Toleranz liegenden Punkten.
• As found / As left‑Funktionen zur Aufzeichnung und Dokumentation der Ergebnisse.
• Herunterladen von Aufgaben und Ergebnissen.
• "Snapshots"‑Funktion zum Erfassen und Speichern von Arbeiten.

Robustheit und Schutz

• Robustes Design für raue Umgebungen; bestand einen Falltest aus 1 m Höhe.
• Schutz gegen unsachgemäße Verwendung: verträgt bis zu 30 V an den Steckern und bis zu 1 A an Buchsen ohne Schaden; automatische Wiederherstellung bei Entfernung von Spannung/Strom.

Batterie

• Wiederaufladbare Li‑Ion‑Batterie mit bis zu 15 Stunden Betriebszeit (verringerte Laufzeit bei Nutzung der 24‑V‑Funktion).
• Benutzerwechselbare Batterie.

Lieferumfang

• Netzadapter 110V/220V.
• Wiederaufladbare Li‑Ion‑Batterie (inklusive).
• Prüfleitungen (2 Sätze, 4 Stück).
• Kurzschlusskabel (Satz mit 2 Stück).
• Bedienungsanleitung.
• NIST‑rückführbares Kalibrierzertifikat.

Hinweis
Die Palette der digitalen Druckmodule PM160 ermöglicht Messungen von Absolut-, Relativ- und Vakuumdruck im Bereich -1 bar bis 700 bar mit typischer Genauigkeit von 0,025% F.S., einschließlich 1‑Jahres‑Stabilität und Kalibrierunsicherheit.

Eigenschaften / Technische Daten

• Elektrische Messungen (Messung): Gleichspannungen ±75,0000 mV / ±30,0000 V, Auflösung 0,11 µV / 0,1 mV, Genauigkeit 0,01% F.S. + 3,75 µV / 0,01% F.S. + 1,5 mV.
• Gleichstrom: ±30,0000 mA, Auflösung 0,1 µA, Genauigkeit 0,01% F.S. + 1,5 µA.
• Widerstand (Messung): bis zu 400 000 Ω, Auflösung 1 mΩ (2/3/4‑Leiter), Genauigkeit bis 0,01% F.S. + 0,02 Ω je nach Modus.
• Frequenz: 1 bis 50 000,0 Hz, Auflösung 0,1 Hz, Genauigkeit 0,005% F.S. + 1 Hz.
• Impuls: 0 bis 999 999, Auflösung 1.
• Switch‑Grenze: Schaltspannung +3 V bis +24 V.
• Quellen‑Genauigkeit: DC‑Spannungsquelle -10,000 bis 75,000 mV / 0 bis 12,0000 V, Auflösung 1 μV / 0,1 mV, typ. Genauigkeit 0,02% F.S. + 4,25 µV / 0,02% F.S. + 0,6 mV. DC‑Stromquelle 0 bis 22,000 mA, Auflösung 1 μA, Genauigkeit 0,02% F.S. + 1,1 µA.
• Druck: PM160 digitale Module, Bereiche -1 bar bis 700 bar, typische Genauigkeit 0,025% F.S. (–10°C bis 50°C, 1 Jahr Stabilität, Kalibrierunsicherheit inklusive).
• Thermoelemente: Messung und Simulation zahlreicher Typen (S, R, B, K, N, E, J, T usw.) mit Bereichen und Genauigkeiten gemäß IEC 584 / ASTM / DIN.
• RTD: unterstützt Pt10, Pt100, Pt500, Pt1000, Pt200 (Kompatibilitäten und Genauigkeiten gemäß IEC 751 und Varianten).
• Umgebung: Betriebstemperatur -10°C bis 50°C; Lagerung -20°C bis 60°C; Luftfeuchtigkeit <90% nicht kondensierend.
• Sicherheit: CE‑Kennzeichnung.
• Anschlüsse: Ø4 mm Buchsen und Miniaturbuchse für Thermoelement; Schnittstelle RS232 - DB9.
• Anzeige: 3,5" Farb‑TFT.
• Abmessungen / Gewicht: 100 x 192 x 52 mm; 0,7 kg.
• Strom / Laden: wiederaufladbare Li‑Ion‑Batterie (inklusive) oder 10 V DC‑Adapter; Laden über 220 V Netzadapter.
• Akkulaufzeit: 15 Stunden (durchgehend, abhängig von 24‑V‑Nutzung).
