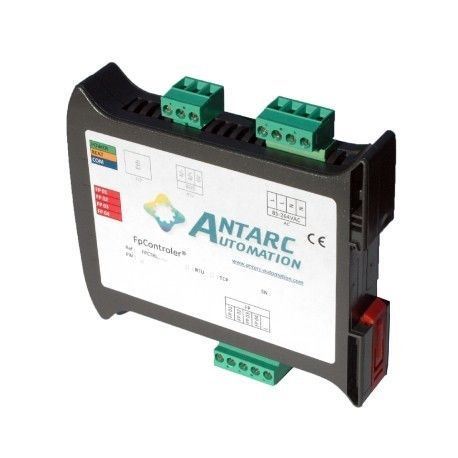

Gateway für Kommunikation FpControler®

IndustrieTelemetrieEthernet

Kurze Beschreibung

• Modbus-zu-Pilotleitung (Fil Pilote) Gateway mit 4 oder 8 Kanälen
• Kompatibel mit 4‑ und 6‑Stufen Befehlen
• Bis zu 25 Heizkörper pro Kanal steuerbar
• Modbus RTU oder Modbus TCP
• Versorgung 85-264 VAC
• Statusanzeige für jeden Kanal
• Beim Start pro Kanal konfigurierbarer Modus
• Modulares DIN‑Gehäuse 22,5 mm (1,25U)

Detaillierte Beschreibung
Der FpControler ist ein Modbus‑zu‑Pilotleitungs‑Gateway, das einer GLT (Gebäudeleittechnik) die Steuerung von Flotten elektrischer Heizkörper ermöglicht. Er adressiert 4 oder 8 unabhängige Zonen. Die Ausgänge sind optoisoliert und erlauben den Anschluss zahlreicher Heizkörper, verteilt auf die Ausgänge. Jeder Ausgang kann auf vier Befehle (Komfort / Eco / Frostschutz / Aus) oder sechs Befehle (Komfort -1°C / Komfort -2°C) eingestellt werden. Der Standardmodus jeder Leitung beim Einschalten oder nach einem Modbus‑Kommunikations‑Timeout ist konfigurierbar. Die Konfiguration beschränkt sich auf die Vergabe der Moduladresse und erfolgt über Modbus ohne spezielles Werkzeug. Das Gateway ist in den Varianten Modbus RTU (RS485) oder Modbus TCP (Ethernet) sowie mit 4 oder 8 Pilotleitungs‑Ausgängen erhältlich.

Anwendungsbereiche

• Steuerung von Flotten elektrischer Heizkörper über GLT mit Pilotleitungsbefehlen
• Intelligentes Lastmanagement (Lastabwurf)
• Komfortverwaltung

Technische Informationen

• Bus (RS485): RS485 auf verdrilltem Paar
• Geschwindigkeiten (RS485): 1200, 2400, 9600, 19200 Baud
• Parity: none / even / odd
• Bus (Ethernet): Ethernet auf verdrilltem Paar
• Geschwindigkeiten (Ethernet): 10 / 100 Mbps
• Protokoll: Modbus / Jbus
• Unterstützte Funktionen: 3, 6 und 16
• Gruppierungslänge: 30 Register
• Stromversorgung: 85-264 VAC
• Leistungsaufnahme: 0,7 W ohne Pilotleitungs‑Lasten (typ. RTU)
• Anschlüsse: Versorgung, Bus und Pilotleitung über abnehmbaren Phoenix MSTB Stecker Raster 5,08
• Anzahl steuerbarer Heizkörper: indikativ ~100 (Produktangabe: bis zu 25 pro Kanal; ca. 50 Heizkörper auf Ausgänge verteilbar)
• Abmessungen: 22,5 x 101 x 119 mm (B x H x T)
• Gewicht: 148 g
• Montage: symmetrische Hutschiene (DIN‑Schiene)
• Betriebsposition: beliebig
• Umgebung: Betriebstemperatur -20°C bis 80°C
• Relative Luftfeuchte: 10–90% RH, nicht kondensierend

Eigenschaften / technische Spezifikationen

• Handelsname: FpControler
• Hauptfunktion: Modbus‑zu‑Pilotleitungs‑Gateway (Heizungssteuerung)
• Bus‑Versionen: RTU (RS485) oder TCP (Ethernet)
• Pilotleitungs‑Ausgänge: 4 oder 8 Kanäle
• Befehle pro Kanal: 4 Befehle (Komfort / Eco / Frostschutz / Aus) oder 6 Befehle (Komfort -1°C / Komfort -2°C)
• Adressierung und Konfiguration via Modbus
• Optoisolierte Ausgänge
• Versorgung: 85-264 VAC
• Typischer Verbrauch: 0,7 W (ohne Pilotleitungs‑Lasten, typ. RTU)
• Anschlüsse: Phoenix MSTB Raster 5,08 abnehmbar
• Steuerkapazität: Produktangabe bis zu 25 Heizkörper pro Kanal; ≈50 Heizkörper auf Ausgänge verteilbar; indikativ Gesamt ~100
• Protokolle: Modbus/Jbus; Funktionen 3, 6, 16; Gruppierung 30 Register
• Abmessungen: 22,5 x 101 x 119 mm
• Gewicht: 148 g
• Montage: DIN‑Schiene
• Betriebstemperatur: -20°C bis 80°C
• Feuchtigkeit: 10–90% RH (nicht kondensierend)
