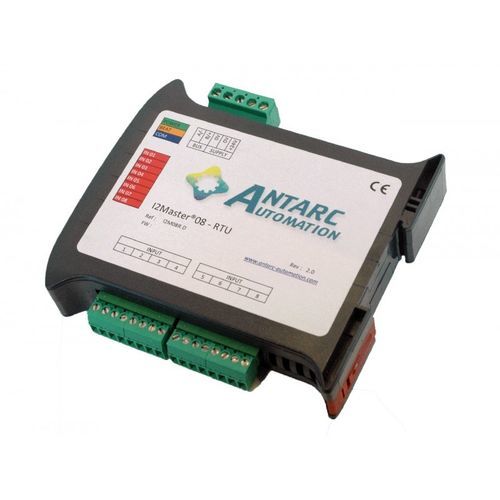

Zählgerät für Verteiler I²Master®

für Gebäudefür InnenanwendungMess

Kurzbeschreibung

• 8 opto‑isolierte Digitaleingänge.
• Impulszählung auf 64‑Bit Zähler.
• Konfigurierbarer Index‑Erhalt bei Stromausfall.
• Zustandsanzeige per LED.
• Modbus/Jbus RTU oder TCP Slave (je nach Version).
• Geeignet für ERDF‑Telemetrie‑Schränke.
• Kompatibel mit Gazpar‑Zählern.

Beschreibung
Der I²Master® ist ein Logik‑Erfassungs‑ und Zählmodul mit 8 Digitaleingängen, die jeweils einzeln opto‑isoliert sind. Das logische High‑Pegel unterstützt einen weiten Bereich. Jeder Eingang kann als Digitaleingang, zur Impulszählung oder in beiden Modi gleichzeitig verwendet werden. Die Speicherung der Indizes ist pro Kanal konfigurierbar, um Zählerstände bei Stromausfall zu erhalten.
Durch seine Konstruktion ist der I²Master® für die Datenerfassung in ERDF‑Telemetrie‑Schränken in den Hauptverteilungen von Gewerbegebäuden und für die Integration mit Gazpar‑Zählern geeignet.
Die Daten werden einem Master‑System im Modbus/Jbus RTU oder TCP‑Format zur Verfügung gestellt. Typische Master sind SPS, BMS/SCADA‑Supervision, Datalogger oder Fernauslesesysteme für Verbrauchswerte.
Der I²Master® wird einsatzbereit geliefert: Abgesehen von der Einstellung der Modbus/Jbus‑Adresse oder IP ist keine Initialkonfiguration erforderlich. Die feine Kanal‑Konfiguration erfolgt über die Modbus‑Schnittstelle ohne spezielles Software‑ oder Hardware‑Werkzeug.
Für Anwendungen mit hohem Zuverlässigkeitsbedarf können Überwachungsfunktionen (Hardware‑Watchdog oder Überwachung bei Modbus‑Kommunikationsausfall) via Modbus aktiviert werden.
Der I²Master® verfügt über mehrere Front‑LEDs, die die Inbetriebnahme erleichtern.

Anwendungsbereiche

• Erfassung digitaler Signale unter normalen bis rauen oder heterogenen Bedingungen.
• Mehrkanalige Impulszählung.
• Energieerfassung in ERDF‑Telemetrie‑Schränken.

Technische Informationen (Zusammenfassung)

• Anzahl Digitaleingangskanäle: 8
• Individuelle Eingangstrennung: 2 kV
• Logisches High‑Level: zwischen 7 V und 24 V
• Zählung: 64 Bit
• Maximale Zählfrequenz: 10 Hz
• High‑State Haltezeit einstellbar: 10 bis 250 ms
• Konfigurierbare Index‑Sicherung bei Stromausfall pro Kanal
• Einzelne Index‑Rückstellung über Modbus
• Front‑LED‑Anzeige des Logikpegels jeder Eingangsleitung
• Verfügbare Busse: RS485 (Twisted Pair) oder Ethernet (Doppel‑Twisted Pair)
• RS485‑Geschwindigkeiten: 1200, 2400, 4800, 9600, 19200 Baud
• RS485 Parität: none / even / odd
• Ethernet: 10 / 100 Mbps
• Protokoll: Modbus / Jbus (unterstützte Funktionen 3, 6 und 16)

Eigenschaften / technische Spezifikationen

• Angezeigte Referenz: I2MR-D.08
• Handelsbezeichnung: I²Master®
• Anzahl Digitaleingänge: 8
• Eingangstrennung: 2 kV (einzeln)
• Logisches High‑Level: 7 V bis 24 V
• Zählung: 64 Bit
• Max. Zählfrequenz: 10 Hz
• High‑State Haltezeit: einstellbar 10–250 ms
• Index‑Sicherung bei Stromausfall pro Kanal konfigurierbar
• Einzel‑Index‑Rückstellung via Modbus
• LED‑Anzeige des Logikpegels jeder Eingangsleitung
• Serieller Bus: RS485 auf Twisted Pair
• RS485‑Geschwindigkeiten: 1200 / 2400 / 4800 / 9600 / 19200 Baud
• RS485 Parität: none / even / odd
• Ethernet‑Bus: 10 / 100 Mbps
• Protokolle: Modbus / Jbus (Funktionen 3, 6 und 16; Gruppierungslänge 16 Register)
• Versorgungsspannung: 10 bis 30 V DC
• Stromaufnahme: 0.12 W - 5 mA (typ.) @ 24 V DC
• Anschlüsse: Versorgung und Bus auf abnehmbarem Phoenix MSTB Stecker Raster 5.08; Digitaleingänge auf abnehmbarem Phoenix MCV Stecker Raster 3.81
• Abmessungen: 22.5 (B) x 101 (H) x 119 (T) mm
• Gewicht: 90 g
• Befestigung: auf symmetrischer DIN‑Schiene
• Betriebsstellung: beliebig
• Betriebstemperatur: -20 °C bis 80 °C
• Relative Luftfeuchte: 10 – 90 % RH (ohne Kondensation)
