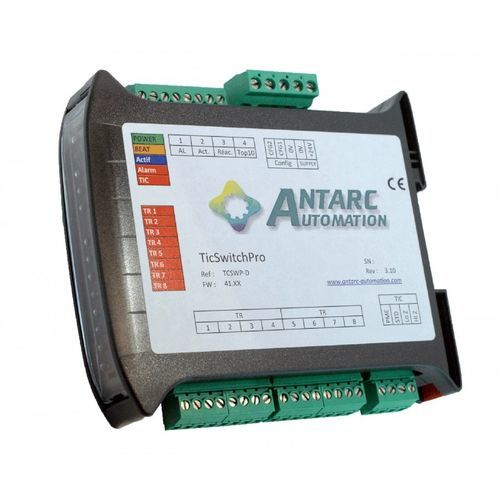

Decoder TicSwitch®
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Präsentation
Hauptfunktionen
Kompatibilität und unterstützte Tarifbereiche
Spezifische Konfiguration
Anwendungsbereiche
Technische Merkmale / Spezifikationen
- Dekoder der Kunden‑Teleinformation (TIC) Signale von elektronischen Zählern zur Ermittlung der aktuellen Tarifperiode.
- Information auf 8 potentialfreien NO‑Kontakten verfügbar.
- Pro‑Version: aktive/reaktive Energiezählung und Top10 über OptoMos‑Ausgänge. Dedizierter OptoMos‑Kontakt für Alarm „TIC‑Signalfehler“.
- Versorgung: 10–30VDC oder 85–264VAC je nach Version.
Hauptfunktionen
- 1 opto‑isolierter TIC‑Eingang (integrierter Optokoppler) mit Hoch/ Niedrig‑Impedanz‑Konfiguration für Koexistenz mit Fremdsystemen.
- 8 TOR‑Ausgänge für Tarifperioden.
- Pro‑ und Lastabwurffassungen: 4 Energie‑Impulsausgänge (OptoMos).
- Wählbare Impulsgewichte (Standard 100 Wh oder 10 Wh über externen Jumper). DN‑Version: Impulse bis zu 20 Hz (Abonnements bis 720 kW bei 10 Wh/Impuls). DH‑Version: 60 Hz (Abonnements bis 2 MW bei 10 Wh/Impuls).
- Kein dedizierter Software‑ oder Hardwarebedarf, betriebsbereit geliefert.
Kompatibilität und unterstützte Tarifbereiche
- Kompatibel mit elektronischen Zählern Blau (CBE), Gelb (CJE), Grün (ICE), LINKY, PME‑PMI, SAPHIR (falls TIC‑Ausgang vorhanden, 1200 oder 9600 Baud).
- Unterstützt Zähler mit Einspeisung (BHKW, Photovoltaik, Wind).
- Unterstützte Tarife:
- Blau (CBE): bis zu 6 Bereiche (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR).
- Linky (LNK): 1 bis 8 Bereiche.
- Gelb (CJE): 6 Bereiche (HPE/HCE/HPH/HCH/P/PM).
- Grün (ICE): bis zu 8 Bereiche (PM/HH/HPE/HCE (A5 EJP) / P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base)).
- ICE‑4Q Injection, PME‑PMI, SAPHIR: bis zu 8 Bereiche je nach Konfiguration.
Spezifische Konfiguration
- Für ICE‑4Q, PME‑PMI, SAPHIR: Möglichkeit, die Dekodierung auf Bezug oder Einspeisung zu konfigurieren (Jumper an dediziertem Anschluss).
- Zweiter Jumper: Konfiguration der "Energie"‑Ausgänge (Pro und Lastabwurf) je nach Zählertyp (z. B. Bezug/Einspeisung, Energie 1/2, Verteiler/Lieferant).
Anwendungsbereiche
- GLT / Gebäudeautomation (GTB / GTC)
- Energiemanagement und Optimierungssysteme
- Energie‑Monitoring
- Lastabwurf
Technische Merkmale / Spezifikationen
- Produkt‑Referenz (SKU): TCSW‑D
- Anzahl TIC‑Eingänge: 1
- Anzahl TOR‑Ausgänge: 8
- Relaisausgänge: 8 Relais 1A / 30VDC - 0,5A / 125VAC (alle Versionen)
- OptoMos‑Ausgänge (Pro und Lastabwurf): 4 OptoMos 48V / 200mA AC/DC
- Stromversorgung: 10–30VDC oder 85–264VAC (je nach Version)
- Verbrauch: typ. 0,7W - 30mA @ 24VDC
- Anschlüsse: abnehmbare Phoenix‑Steckverbinder (MSTB Steg 5.08 für Versorgung; MCV 3.81 / RJ45 für TIC‑Leitung PME‑PMI; MCV 3.81 für Ausgänge)
- Abmessungen: 22.5 (B) x 101 (H) x 119 (T) mm
- Gewicht: 140 g
- Befestigung: symmetrische Hutschiene (DIN‑Rail)
- Betriebsposition: beliebig
- Betriebstemperatur: -20°C bis 80°C
- Umgebungsfeuchte: 10 – 90 % RF (ohne Kondensation)
- Kompatible Zähler (Beispiele): Landis & Gyr (L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 je nach FW), Sagem (S10C2, U3C2, C1000, C2000, C2000‑4...), LINKY mono/tri, SagemCom C3000, Actaris (A70TJ, A12ETJ...), Chauvin‑Arnoux TRIMARAN 2, Actaris QE16, QE16M, Itron ACE6000, SagemCom C3500, ALTYS usw.
