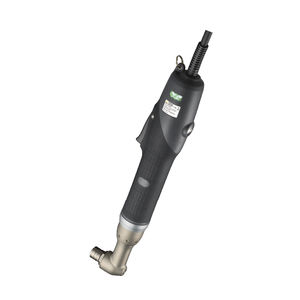

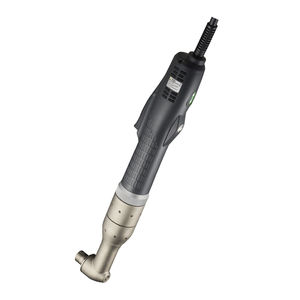

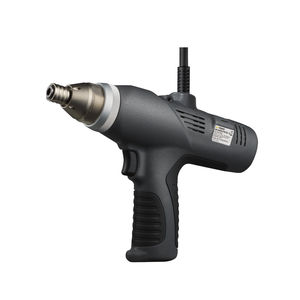

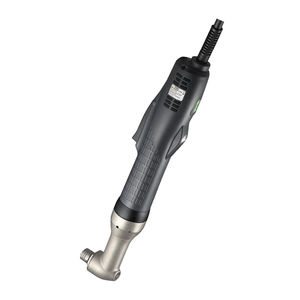

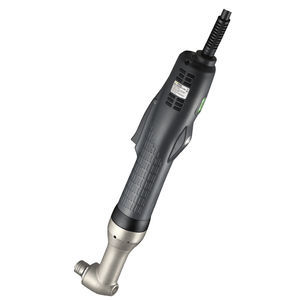

Elektroschrauber mit E-Kabel MY-EVO 12

gerade AusführungDrehmomentkontrollemit Drehmomentregelung

Produktbeschreibung
Transducer-gestützter DC-Drehmoment- und Winkelsteuer-Schraubendreher, erhältlich als MY-EVO 12 und MY-EVO 18. Entwickelt für kontrolliertes Eindrehen mit hochauflösender Winkelmessung und präzisem Drehmomentfeedback.

Eigenschaften

• Kompaktes, ergonomisches Design für langanhaltenden Einsatz mit reduzierter Bedienerermüdung
• Gummigriff für rutschfesten Halt und Dämpfung von Vibrationen
• Vier Startarten: Hebelstart, Druckstart, Hebel + Druck und externer Start
• Vier LED-Beleuchtungsmodi: On / Off / On beim Start des Werkzeugs / On bei Auslösung
• Verschraubungsstatus angezeigt durch LED und Signalgeber
• Transducer-gestütztes DC-Drehmoment- und Winkelsteuerungssystem mit hochauflösendem Encoder
• Winkelsteuerbereich: 1°–30600° (≈85 Umdrehungen)
• < 1% Toleranz am Drehmomentaufnehmer; hohe Präzision und Wiederholbarkeit
• Anwenderfreundliche Downshift- und Schwellen-Einstellungen im Normalmodus
• Fünf anpassbare Rundown-Schritte zur Steuerung der Befestigungsfolge

Spezifikationen
Modell / Eingangsspannung / Drehmoment (N.m) / Drehmoment (kgf.cm) / Drehmoment (Lbf.in) / Wiederholbare Drehmomentgenauigkeit / Leerlaufdrehzahl (r.p.m) / Leistungsaufnahme / Gewicht (g) / Länge (mm) / Anwendbarer Controller / Bit-Typ
MY-EVO 12 / DC40 / 1.5 ~ 12 / 15.30 ~ 122.40 / 13.28 ~ 106.21 / +/- 3sigma / AVG., 5% / 800 ~ 20 / 90W / 1340 g / 289 mm / MY-EVO mini / B 9.5、W3/8〞
MY-EVO 18 / DC40 / 2.25 ~ 18 / 22.95 ~ 183.6 / 19.91 ~ 159.3 / +/- 3sigma / AVG., 5% / 550 ~ 20 / 90W / 1340 g / 289 mm / MY-EVO mini / B 9.5、W3/8〞

Anwendbarer Bit-Typ
Als anwendbare Bit-Typen werden B 9.5 und W3/8〞 angegeben (siehe Spezifikationen).

Außenmaße
Außenmaßzeichnungen/-bilder sind auf der Produktseite als Referenz verfügbar.

Zubehör (Beispiele)

• Controller MY-EVO mini
• KP-AUX-TL-450N
• KP-AUX-TL-700N
• KP-AUX-TI-300N
• KP-AUX-TI-600
• KH-7
• KH-2L

Download
Katalog auf der Produktseite verfügbar (Bild/PDF-Verfügbarkeit kann variieren).

Technische Daten

• Serie: MY-EVO (Modelle: MY-EVO 12, MY-EVO 18)
• Steuerung: Transducer-gestützte DC-Drehmoment- und Winkelsteuerung
• Auflösung der Winkelsteuerung: 1° - 30600° (~85 Umdrehungen)
• Drehmomentbereiche: MY-EVO 12 = 1.5 ~ 12 N·m; MY-EVO 18 = 2.25 ~ 18 N·m
• Drehmomentäquivalente: MY-EVO 12 = 15.30 ~ 122.40 kgf·cm / 13.28 ~ 106.21 lbf·in; MY-EVO 18 = 22.95 ~ 183.6 kgf·cm / 19.91 ~ 159.3 lbf·in
• Wiederholbare Drehmomentgenauigkeit: +/- 3sigma / AVG., 5%
• Leerlaufdrehzahl: MY-EVO 12 = 800 ~ 20 r.p.m.; MY-EVO 18 = 550 ~ 20 r.p.m.
• Leistungsaufnahme: 90W
• Gewicht: 1340 g
• Länge: 289 mm
• Anwendbarer Controller: MY-EVO mini
• Bit-Typ: B 9.5, W3/8〞
• LED-Beleuchtung: 4 Modi (On / Off / On beim Start / On bei Auslösung)
• Startmethoden: Hebel, Druck, Hebel + Druck, extern
• Verschraubungs-Feedback: LED + Signalgeber
