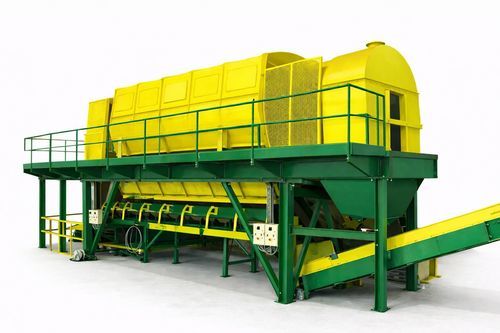

Trommelsiebmaschine

Rotationfür Schüttgutfür schwere Lasten

Produktübersicht
Trommel-Siebe sind rotierende Siebeinheiten zur kontinuierlichen Trennung von Schüttgütern in industriellen Verarbeitungsanlagen. Sie basieren auf jahrzehntelanger Erfahrung in der mechanischen Konstruktion und modularen Anlagenintegration.

Grundrahmen
Modularer Grundrahmen, ausgelegt für strukturelle Stabilität, geräuscharmen Betrieb und einfache Integration in komplexe Anlagenlayouts.

Antriebssystem
Antriebs-, Stütz- und Führungsräder sind mit Polyurethan beschichtet, um Vibrationen und Geräusche bei hohen Drehzahlen zu minimieren. Das Getriebe ist für industrielle Betriebszyklen und zuverlässige Leistung dimensioniert.

Trennung
Siebeinsätze sind mit verschiedenen Öffnungsformen und -größen erhältlich und verfügen über Anti-Einwickel-Schutzvorrichtungen, um Materialverwicklungen zu verhindern.

Wartungsfreundlichkeit
Ausgestattet mit breiten Zugangsplattformen, mehreren Wartungszugängen, großen überwachten Sicherheitstüren und integrierter Innenbeleuchtung zur Erleichterung von Inspektionen und Wartungsarbeiten.

Transport & modulares Design
Trommel-Siebe werden aus modularen Sektionen gefertigt, die in über 30 Konfigurationen montierbar sind. Die Sieblänge lässt sich durch das direkte Kombinieren von zwei Einheiten auf bis zu 25 m erweitern. Zur Vereinfachung von Transport und Montage großer Modelle ist eine verschraubte Ausführung verfügbar.

Technische Daten - gängige Längen und Durchmesser
Trommeltrommel: 3.000 x 12.000 | 3.000 x 10.000 | 2.500 x 14.000 | 2.500 x 12.000 | 2.500 x 10.000 | 2.500 x 8.000 | 2.500 x 6.000 | 1.800 x 5.000
Gesamtlänge (mm): 16.450 | 14.345 | 19.740 | 16.893 | 14.893 | 12.570 | 10.492 | 9.144
Sieb-Länge (mm): 12.005 | 10.000 | 6.992 + 6.992 | 12.000 | 10.000 | 8.000 | 6.000 | 5.000
Sieb-Durchmesser (mm): 3.000 | 3.000 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 1.800
Gesamtbreite (mm): 4.350 | 4.350 | 3.800 | 3.750 | 3.750 | 3.750 | 3.400 | 3.450
Gesamthöhe (mm): 3.727 | 3.727 | 3.661 | 3.663 | 3.663 | 3.664 | 3.640 | 2.790
Gewicht (t): 35 | 33 | 18 + 18,5 | 27 | 24 | 21,7 | 16,2 | 10,3
Neigung (°): 3° | 3° | 3° | 3° | 3° | 3° | 3° | 3°
Leistung (m³/h): 161 | 135 | 161 | 135 | 112 | 90 | 67 | 56

Eigenschaften / technische Spezifikationen

• Modulare Konstruktion: mehr als 30 mögliche Konfigurationen
• Erweiterbare Sieblänge bis zu 25 Metern durch Kombination von Einheiten
• Grundrahmen für geräuscharmen Betrieb und längere Lebensdauer kritischer Komponenten
• Mit Polyurethan beschichtete Antriebs-, Stütz- und Führungsräder für niedrige Vibrationen und geringen Geräuschpegel
• Siebeinsätze mit verschiedenen Öffnungsformen und Anti-Einwickel-Schutz
• Wartungsfreundliche Zugänge: breite Plattformen, mehrere Zugänge, überwachte Sicherheitstüren und Innenbeleuchtung
• Verschraubte Version verfügbar zur Erleichterung von Transport und Montage großer Modelle
• Typische Trommelgrößen und entsprechende Kapazitäten: siehe Tabelle oben
