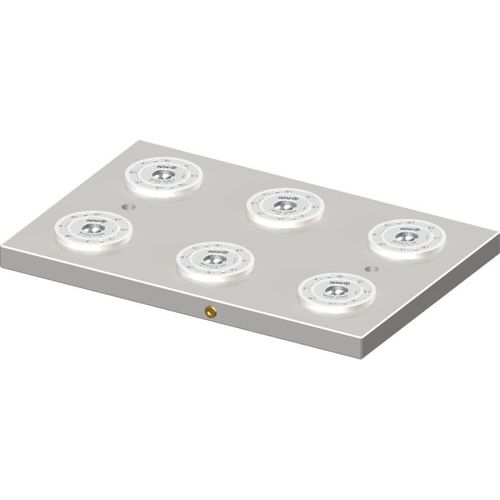

Spannstation / hydraulisch gesteuert 424119

Kurzbeschreibung

• Entriegelung hydraulisch
• Größe Spannmodule: KH20
• Betriebsdruck Öffnen: 50 - 60 bar
• Auflagefläche Spannmodule: Stahl, rostfrei und gehärtet
• Grundplatte: Stahl, ungehärtet
• Wiederholgenauigkeit < 0,005 mm

Varianten (Auszug)
Bestell-Nr. | Größe | Einzugs-/Verschlusskraft [kN] | Haltekraft* [kN] | Gewicht [kg] | Ihr Preis
424119 | KH20 | 6 x 20 | 6 x 55 | 72,4 | nicht angegeben
426734 | KH10 | 6 x 10 | 6 x 25 | 17,5 | nicht angegeben
426759 | KH40 | 6 x 40 | 6 x 105 | 178,5 | nicht angegeben

Abmessungen (Variante 424119)
A: 396 mm
B: 596 mm
HA: 10 mm
K: 18 mm
L: 50 mm
L1: 200 mm
L2: 566 mm
L3: 366 mm
ØN: 20 mm
R: G1/4
S: 48 mm
SM: 200 mm

Hinweise

• Auf Wunsch können Befestigungsbohrungen nach Ihren Vorgaben in der Grundplatte angebracht werden.
• Passende Schnellkupplung: Bestell-Nr. 427872 (Muffe) und 427856 (Stecker).
• Bitte beachten Sie die Montageanleitung.
• Auf Anfrage: Andere Abmessungen, Stichmaße sowie Anzahl der Spannmodulbestückungen.

CAD / Downloads

• 3D-CAD-Modelle (embedded CAD-Viewer / Download verfügbar).
• PDF-Datenblatt (englisch) verfügbar.

Caractéristiques / spécifications techniques

• Bestell-Nr.: 424119
• Produkttyp: Spannstation
• Betriebsart: Hydraulisch
• Größe Spannmodule: 20 (KH20)
• Einzugs-/Verschlusskraft [kN]: 20 (pro Modul, z.B. 6 x 20 bei 6-fach Ausführung)
• Haltekraft [kN]: 55 (pro Modul, z.B. 6 x 55 bei 6-fach Ausführung)
• Betriebsdruck Öffnen: 50 - 60 bar
• Auflagefläche Spannmodule: Stahl, rostfrei und gehärtet
• Grundplatte: Stahl, ungehärtet
• Wiederholgenauigkeit: < 0,005 mm
• Gewicht (Variante 424119): 72,4 kg
• Abmessungen (Variante 424119): A=396 mm, B=596 mm, HA=10 mm, K=18 mm, L=50 mm, L1=200 mm, L2=566 mm, L3=366 mm
• Bohrungsanschluss: R = G1/4
• EAN: 4020772424114
• CTN (Warentarifnummer): 84662020
• REACH-Information: yes (Validierung: 14.06.2023)
• ROHS: yes
• Hinweis zur Wartung: siehe Print- und Onlinemedien bzw. beiliegende Betriebsanleitung
