Mechanisches Spannsystem 569611

für additive Fertigungmodularim Kleinformat

Produktübersicht

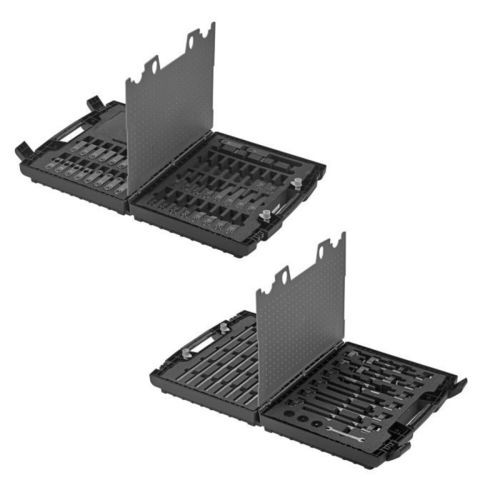

Set 3 – 141 Komponenten. Modulares Set, geliefert in zwei Schwerlastkoffern, die in zwei trennbare Hälften unterteilt sind und somit platzsparend in handelsüblichen Werkstattschubladen gelagert werden können. Geeignet für kleine bis große Bauteile in unterschiedlichsten Formen.

Anwendung
Die Grundausstattung enthält eine vielfältige Auswahl an Systembauteilen, die flexibel kombiniert werden können, um Spannvorrichtungen, Aufnahmen und Hilfswerkzeuge für Produktion, Montage und Prüfung zu erstellen. Die Koffer schützen die Bauteile und ermöglichen eine ordentliche, platzsparende Lagerung bei gleichzeitig guter Zugänglichkeit und Transportfähigkeit des Systems.

Hinweis
Details zu den enthaltenen Systemelementen finden Sie auf den entsprechenden Produktseiten im Katalog. Die Sets enthalten keine Grundplatten 2210.

Produktvarianten
Bestell-Nr. | Set | Anzahl Koffer | Länge [mm] | Breite [mm] | Höhe [mm] | Gewicht [kg] | Verfügbarkeit
569609 | 1 | 2 | 500 | 420 | 125 | 22,75 | (siehe Seite)
569610 | 2 | 2 | 500 | 420 | 125 | 29,26 | (siehe Seite)
569611 | 3 | 2 | 500 | 420 | 125 | 33,17 | (siehe Seite)

Charakteristika / technische Spezifikationen

• Bestell-Nr. (Beispiel Hauptprodukt): 569611
• Bezeichnung: Set (Grundausstattung)
• Inhalt: Set 3 – 141 Komponenten
• Anzahl Koffer: 2 Schwerlastkoffer, jeweils in zwei trennbare Hälften teilbar
• Koffermaße (L x B x H): 500 x 420 x 125 mm
• Gewicht (z. B. Variante 569611): 33,17 kg
• Ausschlüsse: Sets enthalten keine Grundplatten 2210
