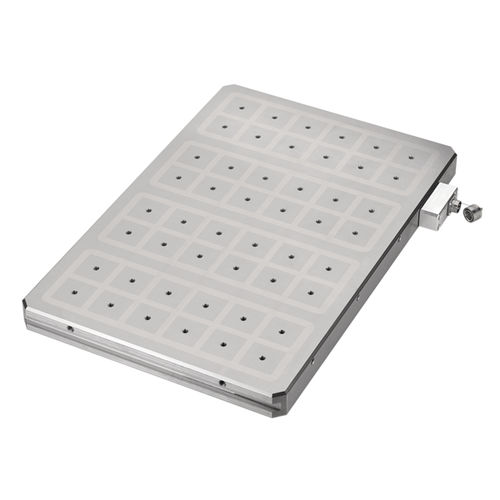

Quadratische Aufspannplatte 2950-50

Magnet

Magnetspannplatte mit Quadratpoltechnik in Monoblock-Bauweise mit metallischer Oberfläche und sehr hohen Haltekräften. Zum Positionieren, Spannen und Bearbeitung von magnetisierbaren Werkstoffen. In Verbindung mit Polverlängerungen auch besonders für die 5-Seiten-Bearbeitung von Werkstücken geeignet. Magnetspannplatte mit metallischer Oberfläche. Durch diese spezielle und hochwertige Bauweise werden die höchsten Haltekräfte in der Magnetspanntechnik mit Quadratpoltechnik erreicht. Bei vollständiger Belegung aller Pole wirkt die maximale angegebene Haltekraft. Ein besonderer Vorteil ist die niedrige Bauweise von 43 mm. Hierdurch ist das Eigengewicht sehr gering und die Maschinentischbelastung ist deutlich reduziert. Bei einer möglichen Beschädigung der Oberfläche kann diese bis zu 4 mm nachbearbeitet werden um die urspüngliche Oberflächengüte wieder herzustellen. Im Auslieferungszustand haben die Magnetspannplatten eine Höhentoleranz von + / - 0,02 mm, eine noch kleinere Höhentoleranz kann auf Anfrage jederzeit angeboten werden. Der Steckkontakt zur Steuereinheit ist ein wasserresistenter Push-pull Stecker inkl. Schutzabdeckung. Die optimalen Haltekräfte werden ab einer Werkstück- bzw. Materialdicke größer 12 mm erreicht.
