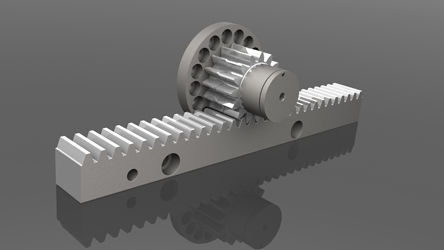

Spielfreies Stirnradsystem PDP

Das vorgespannte Doppelritzel, PDP, von Andantex (WMH Herion) wurde entwickelt, um eine kostengünstige Methode zur Beseitigung des Spiels zwischen Zahnstange und Ritzel in hochpräzisen linearen Bewegungsanwendungen zu bieten. Das PDP besteht aus zwei geschliffenen WMH-Ritzeln, jedes ½ der Breite der Zahnstange, die durch ein patentiertes Kupplungsvorspannsystem miteinander verbunden sind, das das Spiel zwischen Zahnstange und Ritzel ausgleicht und eine wettbewerbsfähige Alternative zu Kugelumlaufspindel-Antriebssystemen darstellt. Das Vorspannmoment der PDP lässt sich leicht einstellen, und die Einheiten sind mit einem Flansch nach ISO 9409-1 für den Anschluss an Drehzahlminderer ausgestattet. Die PDP kann mit Präzisionsreduzierern kombiniert werden, um ein Systemspiel < 1 Bogenminute zu erreichen, wodurch in bestimmten Anwendungen zwei elektrisch vorgespannte Reduziergetriebe (mit 2 Servomotoren) überflüssig werden. Die PDP wird mit geraden (geradlinigen) oder schrägverzahnten Zahnrädern in Modulen von 2 bis 5 Standard (größere Module auf Anfrage) angeboten und akzeptiert Drehzahlen bis zu 1200 U/min. Die Drehmomentkapazität liegt zwischen 55 und 1900 NM, je nach Größe und Einstellung des Vorspannmoments. Andantex kann komplette Lösungen anbieten, einschließlich Untersetzungsgetriebe, PDP, Zahnstange und automatische Zahnstangenschmiersysteme.
