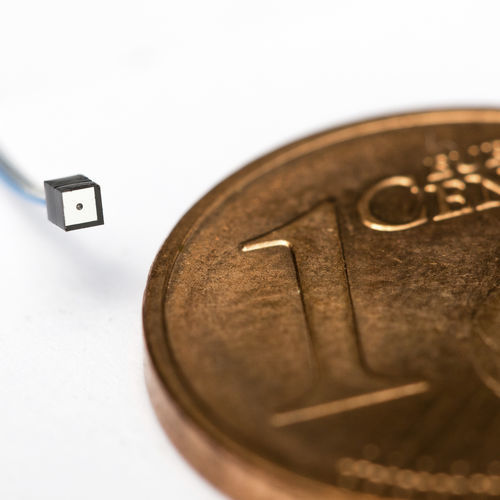

CMOS-Bildsensor NanEyeM

KontaktInfrarotkompakt

Kompakte Kameramodul-Lösungen für die Endoskopie Merkmale Stellfläche von 1mm² mit Kabelkonfektionierung Bildrate von 3-49fps bei 320x320 Auflösung High-End-Optik. Multielement-Objektiv für optimale Bildqualität Geringe EMI mit langem Kabel. Kein koaxiales/abgeschirmtes Kabel zur Rauschunterdrückung erforderlich Es ist möglich, ein Signal durch ein Endoskop von bis zu 3m zu leiten Kostenoptimiertes komplettes Kameramodul 102.4k-Pixel-Auflösung durch hochempfindliche 2,4µm-Pixel Vorkonfektioniertes Kabel eliminiert die Komplexität der Kabelbeschaffung und -befestigung. Länge ist bis zu 3m anpassbar Vorteile Kompakte Größe für Anwendungen mit strengen Größenbeschränkungen EMI- und EMC-konforme digitale Schnittstelle, keine Koaxial- oder abgeschirmten Kabel erforderlich Komplettlösung einschließlich Optik und Kabel für eine einfache Integration Multielement-Objektiv - geringere Verzerrung, verbesserte MTF Geringeres Rauschen und höhere Lichteffizienz durch höhere Auflösung Kostenoptimiertes Modul für den Einmalgebrauch Allgemeine Beschreibung NanEyeM ist ein Bildsensor in Miniaturformat für Bildverarbeitungsanwendungen, bei denen die Größe ein kritischer Faktor ist. Die Fähigkeit des Kamerakopfes, ein Signal durch lange Kabel zu leiten, macht ihn zur idealen Komponente für Endoskope mit minimalem Durchmesser. Mit einer Grundfläche von nur 1 mm2 bietet er eine Auflösung von 320x320 Pixeln mit einem hochempfindlichen 2,4-Mikron-Rolling-Shutter-Pixel und einer großen Full-Well-Kapazität.
