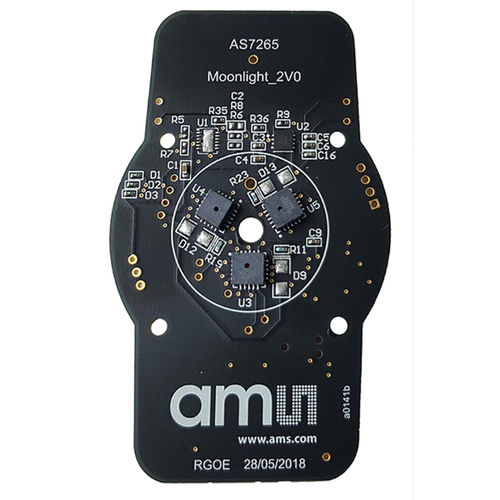

VIS-Lichtsensor AS7265 series

InfrarotMultispektralCMOS

Intelligenter 18-Kanal VIS+NIR Spectral_ID-Sensor mit elektronischem Shutter Merkmale Integrierte Interferenzfilter direkt auf Standard-CMOS-Silizium aufgebracht 3-Chip-Set mit 18 VIS- und NIR-Kanälen von 410nm bis 940nm mit jeweils 20nm FWHM Integrierter Mikrocontroller auf dem Chip und niedriger Stromverbrauch 2 integrierte LED-Treiber pro Sensor Wählbare UART- oder I²C-Schnittstelle Master-Slave-Slave-Sensor-Kommunikation werkseitig kalibriert Vorteile Stabile Filterbedingungen über Temperatur und Lebensdauer Erkennung spektraler Fingerabdrücke im sichtbaren und nahen Infrarotspektrum Signalverarbeitung auf dem Chip, reduzierte Hardwarekosten Probenbeleuchtung ohne externen LED-Treiber Einfache Anbindung an mobile Geräte oder externe µController Nur ein Client aus Hostsicht für die Sensorkommunikation Produkt-Parameter Sensor-Typ: 3 Chips, je 6 Kanäle 410-940nm Anwendung(en): Authentifizierung, Analyse, Spektroskopie E/A: UART oder I²C Slave digitale Schnittstelle Gehäuse: 20-Pin LGA Größe [mm]: 4.5 x 4,7 x 2,5 Versorgungsspannung [V]: 2,7 bis 3,6 Temperaturbereich [°C]: -40 bis +85 Allgemeine Beschreibung Die AS7265x-Familie umfasst 3 Chips, die ein 18-Kanal-Multispektral-Sensor-Array für Wellenlängen von 410 nm bis 940 nm liefern. Der AS72651 deckt NIR-Wellenlängen von 600nm bis 870nm ab und dient als Master-Controller für das Set. In Kombination mit dem AS72652 (Spektralempfindlichkeit von 560nm bis 940nm) und dem AS72653 (Spektralempfindlichkeit von 410nm bis 535nm) liefert das komplette Set 18 Kanäle mit einer FWHM von 20nm.
