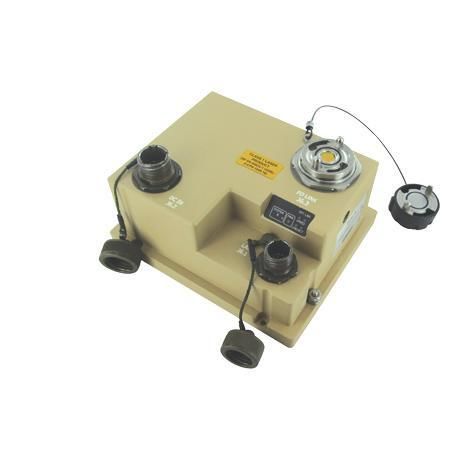

Optisches Schnittstellenmodul RES-GMC-1M-FORC

EthernetLWLLeistung

Übersicht Der Amphenol Socapex RES-GMC-1M-FORC Glasfaser-Media-Konverter ist ein MIL‑STD-konformer Ethernet-Konverter, entwickelt für Faserverlängerung im Einsatzfeld und die Fernsteuerung von Geräten über optische Verbindungen. Er verfügt über CTOS Expanded‑Beam (STANAG 4290) Schnittstellen und erfüllt MIL‑STD‑461E (EMI), MIL‑STD‑810F/GM (Umgebung), MIL‑STD‑1275 und MIL‑STD‑704A (Stromschutz). Als Stromquelle kann das Gerät über Einheit B bis zu 100 A liefern.

Hauptmerkmale

• Robuster Glasfaser‑Media‑Konverter / unmanaged Ethernet‑Switch
• Fernsteuerung über Glasfaser für eingebettete Systeme
• CTOS Expanded‑Beam Schnittstellen (STANAG 4290)
• Militärische EMI‑ und Umgebungsstandards: MIL‑STD‑461E, MIL‑STD‑810F/GM
• Standards für Stromschutz: MIL‑STD‑1275, MIL‑STD‑704A
• Mehrere Stromversorgungsoptionen: DC, AC und PoE‑Modi
• Ausgangsleistung: bis zu 100 A über Einheit B

Anwendungsbereiche

• Aufbau und Erweiterung taktischer Glasfasernetze
• Fernsteuerung und Verwaltung von Feldgeräten
• Überwachung, Perimeterschutz und C5ISR‑Kommunikation
• Integration in Fahrzeug‑ und Shelter‑Kommunikationssysteme

Stromversorgung & Optionen

• Eingang 18–32 V DC
• Eingang 90–265 V AC (47–65 Hz)
• Power over Ethernet (PoE) als Powered Device: empfängt 48 V von LAN1
• Kann als Power Source Equipment betrieben werden: akzeptiert 18–32 V DC und liefert 48 V DC an ein Endgerät

Optische Verbindungsaspekte Das optische Leistungsbudget hängt vom Senderoutput, der Empfindlichkeit des Empfängers, den Verlusten der Steckverbinder und dem Kabeltyp/-länge ab. Die maximale Reichweite variiert je nach Singlemode- oder Multimode‑Faser, Datenrate und Standards. Planen Sie das Budget für einen zuverlässigen Feldeinsatz.

Betrieb Der RES-GMC-1M-FORC arbeitet als unmanaged, Plug‑and‑Play Ethernet‑Media‑Konverter mit Glasfaserports und bietet Fernsteuerungsfunktionen über die optische Verbindung, wenn er mit kompatibler Steuerungshardware verbunden ist.

Technische Daten

• Modell: RES-GMC-1M-FORC
• Hersteller: Amphenol Socapex
• Fernsteuerung: über Glasfaser
• Expanded Beam: CTOS (STANAG 4290)
• Konformität: MIL‑STD‑461E, MIL‑STD‑810F/GM, MIL‑STD‑1275, MIL‑STD‑704A
• Stromeingänge: 18–32 V DC, 90–265 V AC, PoE‑Optionen
• Ausgangsfähigkeit: bis zu 100 A über Einheit B
• Typ: robuster Glasfaser‑Media‑Konverter / unmanaged Ethernet‑Switch
