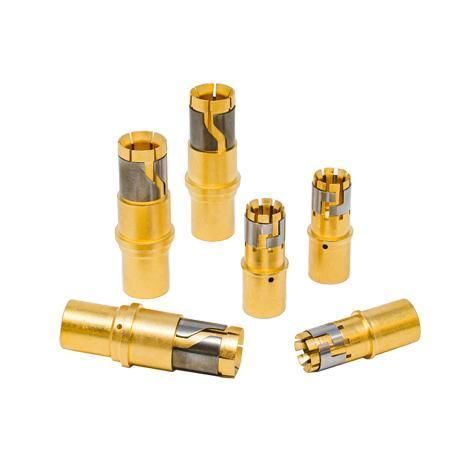

Elektrischer Kontakt / Crimp Temper-Grip

Federdruckfür Industrieanwendungen

Wesentliche Merkmale

• Bis zu ~40% höhere zulässige Stromstärke bei gleicher Kontaktgröße im Vergleich zu Standardkontakten
• Napkin-Ring-Technologie verhindert das Entspannen der Kontaktzungen bei erhöhten Temperaturen, hält den echten Kontakt und reduziert den Widerstand
• Versionen mit und ohne Haube (hooded / non-hooded) verfügbar
• Mehrere Kontaktabschlussoptionen; kompatibel mit Standard-Crimpwerkzeugen (z. B. M22520-Serie mit passenden Matrizen)
• Optionale High-Current-Pin zur Optimierung von Temperaturanstieg und Stromkapazität
• Lebensdauer: 500 Steckzyklen

Anwendungen

• MIL-DTL-38999 Steckverbinderserien
• 38999 POWER Series Anwendungen
• EN4165 und EN3645 Steckverbinderserien (größenabhängig)

Technische Informationen
Mechanik: Lebensdauer 500 Steckzyklen; Schock- und Vibrationsverhalten gemäß EN3645 / MIL-DTL-38999. Elektrisch: Für die maximale Dauerstrombelastung Heat-Rise-Kurven beachten; Überlastfähigkeit: Größe 8 — 92 A für 40 s und 460 A für 0,6 s; Größe 4 — 160 A für 40 s und 800 A für 0,6 s. Umwelt: Dauerbetriebstemperaturbereich −65°C bis +200°C.

Zusätzliche Produktdetails
Beispiel Teilenummer: 612793. Kompatibilität: Kompatibel mit MIL-DTL-38999, EN3645, EN4165 je nach Größe. Kann mit Standardpins oder High-Current-Pins verwendet werden (Temperaturanstieg und zulässiger Strom unterscheiden sich je nach Pins). Hooded- und non-hooded-Varianten auf Anfrage.

Technische Spezifikationen

• Serienname: Temper-Grip
• Lebensdauer: 500 Steckzyklen
• Betriebstemperatur: −65°C bis +200°C (Dauerbetrieb)
• Stromzuwachs vs Standardkontakte: bis zu +40% (Referenzwerte, mit High-Current-Pins)
• Elektrische Überlasten: Größe 8 — 92 A (40 s) / 460 A (0,6 s); Größe 4 — 160 A (40 s) / 800 A (0,6 s)
• Mechanik: Schock & Vibration gemäß EN3645 / MIL-DTL-38999
• Abschluss: mehrere Terminationsarten; kompatibel mit Standard-Crimpwerkzeugen
• Versionen: hooded und non-hooded
• Schlüsseltechnologie: Napkin-Ring-Kontaktdesign zur Aufrechterhaltung der Kontaktkraft und Reduzierung des Widerstands bei hohen Temperaturen
• Typische Steckverbinderserien: MIL-DTL-38999, EN3645, EN4165 (größenabhängig)
