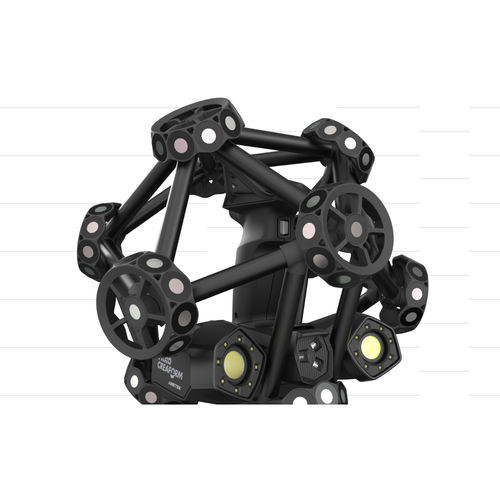

3D-Scanner MetraSCAN BLACK2

CMMoptischtragbar

Überblick
Der MetraSCAN 3D ist ein portabler, metrologisch ausgelegter optischer CMM‑Scanner für Fertigungs‑ und Laborprüfungen. Die 3‑in‑1‑Architektur ermöglicht C‑Track‑Referenzierung, Stand‑alone‑Scanning und kombiniertes Tast‑/Sondieren (mit HandyPROBE) und bietet flexible Einsatzmöglichkeiten bei akkreditierbarer Rückverfolgbarkeit.

Schlüsseleigenschaften

• Messtechnik‑taugliche Genauigkeit und Rückverfolgbarkeit ISO/IEC 17025
• Drei Betriebsmodi: C‑Track, Stand‑alone und Tast-/Sondiermodus (HandyPROBE kompatibel)
• Blaulaser‑Technologie optimiert für glänzende und reflektierende Oberflächen—minimale Bauteilvorbereitung
• Dynamische Referenzierung (Selbstpositionierung und C‑Track) zur Erhaltung der Genauigkeit über große Volumen
• Hochauflösende Scans und Live‑Mesh‑Visualisierung für sofortiges Prüfungs‑Feedback
• Ziel‑freies Scannen und hohe Messrate zur Beschleunigung von Scan‑zu‑Report‑Workflows
• Erweiterbares Messvolumen durch integrierte Photogrammetrie und automatische Volumenerweiterung

Anwendungen

• Maßhaltigkeitsprüfungen und Erstmustertests
• Qualitätskontrolle (QC) und Qualitätssicherung (QA) in der Produktion
• Baugruppenprüfung, Werkzeugvalidierung und MRO
• Deformationsanalyse und Reverse Engineering (Scan‑to‑CAD)
• Vor-Ort‑Inspektionen in der Fertigung und Laborabläufe

Bedienungsmodi

• C‑Track‑Modus: schnelles Setup mit dynamischer Referenzierung für Bauteile aller Größen
• Stand‑alone‑Modus: schnelle Prüfungen in engen oder komplexen Bereichen ohne Sichtlinienbegrenzung
• Tast-/Sondiermodus: kombiniertes Scannen und taktiles Messen mit HandyPROBE

Vorteile

• Zuverlässige metrologische Leistung in der Fertigung—unempfindlich gegenüber Vibrationen und Bauteilbewegungen
• Live‑Mesh‑Visualisierung und geführte Erfassung für effiziente Datenerfassung
• Target‑freies Scannen reduziert Einrichtungszeiten und Spannmittelbedarf
• Hohe Messraten und sofortige Mesh‑Generierung beschleunigen Prüfungen und Berichte
• Modulare Zusatzoptionen und Automatisierungskits für die Produktionsintegration

Caractéristiques / spécifications techniques

• Handelsbezeichnung: MetraSCAN 3D
• Genauigkeit (typische Hauptkonfiguration): 0,025 mm
• Messauflösung: 0,025 mm
• Lichtquelle (Beispielkonfiguration): mehrere blaue Laserlinien (z. B. 46 + 1)
• Zertifizierung: ISO/IEC 17025 Rückverfolgbarkeit (Laborakkreditierung)
• Referenzierung: dynamische Selbstpositionierung und C‑Track
• Messvolumen: groß und erweiterbar mit integrierter Photogrammetrie
• Oberflächenbehandlung: Blaulaser für glänzende, dunkle und reflektierende Oberflächen—minimale Vorbereitung
• Messraten (variantenabhängig): z. B. ~1.800.000 bis ~2.800.000 Messungen/s
• Volumetrische Genauigkeit (variantenabhängig): ca. ~0,064–0,075 mm
• Optionale HandyPROBE für kombinierte Scan‑ und Tastworkflows
