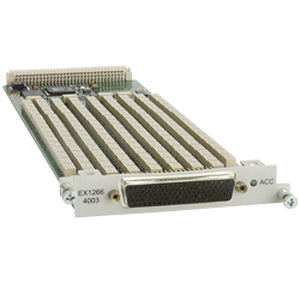

Digitales Schaltmatrix X1200-4 series

flexibel

Hochdichte Schaltmatrix-Modelle in 1-Draht- und 2-Draht-Konfigurationen Das EX1200-4003 High-Density-Matrixmodul ermöglicht es dem Benutzer, eine beliebige Eingangsreihe mit einer beliebigen Ausgangsspalte mit einem DPST-Relais an jedem Reihen-/Spalten-Kreuzungspunkt zu verbinden. Diese Architektur bietet den Rahmen für flexible Schaltersystemdesigns, bei denen mehrere Prüfgeräte an gemeinsame Prüfpunkte angeschlossen werden müssen. So können beispielsweise ein digitales Multimeter, ein Zähler/Zeitgeber und ein Digitalisierer an die Eingangsreihen angeschlossen werden, und dann kann jedes Gerät an eine der Ausgangsspalten angeschlossen werden, je nach der während der Prüfung gewünschten Messfunktion. Die Verbindungen zwischen den Zeilen und Spalten erfolgen innerhalb des Moduls, was den externen Verkabelungsaufwand erheblich reduziert. Der kleinste Baustein ist eine (4 x 16) 2-Draht-Matrix, und die Zeilen und Spalten können leicht zu größeren Matrizen erweitert werden. Eine (4 x 192) 2-Draht-Matrix kann in einem Vollrack-Mainframe der EX1200-Serie untergebracht werden. Es werden Relais verwendet, die bis zu 300 V und bis zu 2 A schalten können, um die Bandbreite der Anwendungsbereiche, die mit diesem Modul adressiert werden können, zu maximieren. Das EX1200-4128 ist ein Ultra-High-Density-Matrixmodul, das es dem Benutzer ermöglicht, jede Eingangsreihe mit jeder Ausgangsspalte mit einem SPST-Relais an jedem Reihen/Spalten-Kreuzungspunkt zu verbinden. Diese Architektur bietet den Rahmen für flexible Schaltsystemdesigns, bei denen mehrere Prüfgeräte an gemeinsame Prüfpunkte angeschlossen werden müssen.
