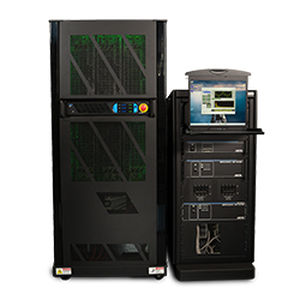

Störfestigkeits-Testsystem CTSHL

PräzisionHochstrom

Übersicht
Die CTSHL Series von California Instruments (AMETEK Programmable Power) ist ein IEC-konformes System für Oberschwingungs- und Flicker-Tests, ausgelegt für hochleistungsfähige AC/DC-Prüfanwendungen. Es bietet Laboren und Herstellern eine vollständige, revisionssichere Lösung zur Überprüfung der Konformität mit Normen zu Oberschwingungen, Flicker und niederfrequenter Immunität.

Komplette Testlösung / Geleitete Emissionsprüfungen

• IEC 61000-3-2
• IEC 61000-3-3
• IEC 61000-3-11
• IEC 61000-3-12

Unterstützte Prüfstandards

• IEC 61000-3-2:2018+AMD1:2020 CSV — Grenzwerte für Oberschwingungsströme (Geräte ≤316 A pro Phase) — Ausgabe 5.1
• IEC 61000-3-3:2013+AMD1:2017+AMD2:2021 CSV — Begrenzung von Spannungsänderungen, Schwankungen und Flicker (Geräte ≤316 A pro Phase) — Ausgabe 3.2
• IEC 61000-3-11:2017 RLV — Begrenzung von Spannungsänderungen, Schwankungen und Flicker (Geräte ≤275 A pro Phase) — Ausgabe 2.0
• IEC 61000-3-12:2011+AMD1:2021 CSV — Grenzwerte für Oberschwingungsströme (Geräte ≤316 A pro Phase) — Ausgabe 2.1
• IEC 61000-4-11:2020 RLV — Prüfungen der Immunität gegen Spannungseinbrüche, Kurzunterbrechungen und Spannungsänderungen (Geräte ≤316 A pro Phase) — Ausgabe 3.0 (Pre-Compliance)
• IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV — Oberschwingungen und Zwischenoberschwingungen einschließlich Netzsignal am AC-Netzanschluss — Ausgabe 1.2
• IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV — Prüfungen der Spannungsfluktuations-Immunität für Geräte mit Eingangsstrom ≤16 A pro Phase — Ausgabe 1.2
• IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV — Prüfungen der Immunität gegenüber Ripple am DC-Eingang — Ausgabe 1.2
• IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV — Netzfrequenzvariation, Immunitätsprüfung für Geräte mit Eingangsstrom ≤16 A pro Phase — Ausgabe 1.2
• IEC 61000-4-29:2000 — Spannungseinbrüche, Kurzunterbrechungen und Spannungsänderungen am DC-Eingang — Ausgabe 1.0 (Pre-Compliance)

Hauptmerkmale der CTSHL Series

• Direkte PC-Bus-DAQ für IEC 61000-4-7 konformes Sampling und schnellen Streaming auf Festplatte für revisionssichere Aufzeichnungen.
• PC-basierte Harmonics- und Flicker-Testsoftware mit Echtzeit-Farbanzeigen und kontinuierlicher PASS/FAIL-Überwachung.
• Automatische Berechnung der maximal zulässigen Systemimpedanz (Zsys) unter Verwendung von Zref und gemessenen Flicker-Parametern gemäß EN/IEC 61000-3-11.
• Intuitive Testeinrichtung, Datenanalyse und Berichterstellung mit Export nach PDF und MS Word.
• Hohe Auflösung, lückenlose Erfassung zur Wiedergabe und detaillierten Nachanalyse (ASCII-Export verfügbar).
• Einzelschritt- und Schnellwiedergabemodi zur Überprüfung der Testergebnisse.

AC-Stromquelle
Die CTSHL-Konfiguration erfordert eine Sequoia- oder Tahoe-Serie AC/DC-Stromquelle. Diese Quellen bieten hohe Stromkapazität (bis zu 125 ARMS pro Phase) sowie fortschrittliche Arbiträrwellengenerierung, präzise Messungen und Wellenformanalyse. CTSHL wird als Konfiguration/Option für diese AC-Quellen geliefert.

Hochgeschwindigkeits-Datenerfassung direkt zum PC
DSP-basierte Datenerfassung bietet IEC-konformes Sampling und direktes PC-Bus-Streaming. Eine Signalaufbereitungs- und Isolations-Einheit (PACS-3-75) verbindet die AC-Ausgang mit dem zu prüfenden Gerät (EUT) und stellt Isolation, Aufbereitung und Anti-Aliasing-Filterung bereit. Das EUT wird über eine rückseitig montierte Klemmenleiste angeschlossen.

Umfassender Oberschwingungs-Analysator
Enthält einen IEC-konformen Leistungsmessgerät für detaillierte Spannungs- und Strommessungen. Oberschwingungen und Zwischenoberschwingungen werden lückenlos in Echtzeit gemessen, um IEC 61000-4-7 zu erfüllen; die Überwachung umfasst PASS/FAIL-Erkennung gegen IEC-Klassenlimits mit Speicherung in einer passwortgeschützten Datenbank.

IEC-konforme Flicker-Referenzimpedanz
IEC 60725-konforme Referenzimpedanzen sind verfügbar: OMNI-3-75 (75 A RMS pro Phase) in einem 43" Schrank für IEC 61000-3-11 und OMNI-3-37 für IEC 61000-3-3 (<16 ARMS). Schnellanschluss-Schema ermöglicht Umschalten zwischen Impedanzen.

Konformes Flicker-Meter
Ein IEC 60868-konformes Flicker-Meter (PACS) mit DSP ist in das schrankmontierte System integriert.

Im Lieferumfang der CTSHL-Konfiguration

• PACS-3-75 Messsystem, montiert im OMNI-3-75 Schrank
• OMNI-3-37MX dreiphasige lumped Impedanz für IEC 61000-3-3 Flicker
• OMNI-3-75 dreiphasige lumped Impedanz-Schrank für IEC 61000-3-11 Flicker
• CIC652 CTSL Software für IEC 61000-3-2 und IEC 61000-3-3 (P/N CIC652)
• CIC651 CTSH Software für IEC 61000-3-12 und IEC 61000-3-11 (P/N CIC651)
• Rackmount-PC mit integrierter PCIe-DAQ-Karte
• Rackmount-Konsole mit integriertem Tastatur- und Monitorsystem

PC-Anforderungen

• CPU: Pentium 4, 1,2 GHz oder schneller
• RAM: 256 MB oder mehr
• Festplatte: 20 GB oder mehr (20 MB erforderlich für Programmspeicher)
• Anzeige: Farb-SVGA-Monitor
• Slots: Verfügbarer PCI-Slot für A/D-Karte
• Software: MS Word, Windows
• IEEE-488: National Instruments IEEE-Controller und verfügbarer PC-Slot oder RS232-Port für Steuerung der Stromquelle

Andere relevante AC-Quellenoptionen

• EN/IEC 61000-4-11 Spannungsabfälle und Unterbrechungen Option (Pre-Compliance)
• EN/IEC 61000-4-13 Oberschwingungen und Zwischenoberschwingungen Option

PC-Optionen und Zubehör

• CIC-PC: Geeigneter Pentium-Klasse PC mit vorinstalliertem CTS und MXGUI (Gehäuse, Tastatur, Maus, Windows und MS Word)
• CIC-PCX: Fügt 15" Monitor und Drucker zum CIC-PC hinzu
• CI400PCI: Ersatz PCI A/D-Karte
• CI68C: Ersatz 37-poliges Signal-Interface-Kabel für PCI

Technische Daten

• Produktfamilie / Modell: CTSHL Series
• Hersteller / Marke: California Instruments (AMETEK Programmable Power)
• Unterstützte Standards: IEC 61000-3-2; IEC 61000-3-3; IEC 61000-3-11; IEC 61000-3-12; IEC 61000-4-11; IEC 61000-4-13; IEC 61000-4-14; IEC 61000-4-17; IEC 61000-4-28; IEC 61000-4-29; IEC 61000-4-7; IEC 60725; IEC 60868
• AC-Quellenanforderung: Erfordert Sequoia- oder Tahoe-Serie AC/DC-Quelle (bis zu 125 ARMS pro Phase)
• Beigefügtes Messsystem: PACS-3-75, OMNI-3-37MX, OMNI-3-75
• Beigefügte Software: CIC651 (CTSH) und CIC652 (CTSL)
• DAQ: Integrierte PCIe-DAQ-Karte mit direktem PC-Bus-Streaming
• Flicker-Meter: IEC 60868-konformes PACS + DSP
• Schrank: 43" Schrank für lumped Impedanzen (OMNI-Serie)
• PC-Anforderungen: Pentium 4 oder besser, 256 MB RAM, 20 GB HDD, Farb-SVGA, PCI-Slot für A/D-Karte
• Funktionen: Messung von Oberschwingungen und Zwischenoberschwingungen, Flicker-Messung, kontinuierliche PASS/FAIL-Überwachung, detaillierte IEC-konforme Berichterstattung
