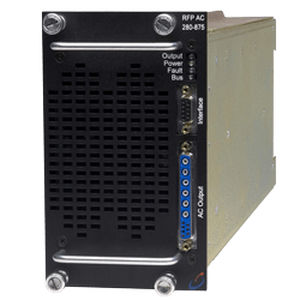

Digitales Power Modul RFP AC

DCAC

Überblick ReFlex Power™ ist ein hochdichtes, modulares, programmierbares Stromversorgungssystem, das DC-, AC- und elektronische Lasten bereitstellt, die alle von einem einzigen Controller gesteuert werden. Es bietet eine rekonfigurierbare, flexible Plattform, die ideal für ATE- und Produktionstestumgebungen ist, in denen RFP™ programmierbare Stimulus- und Bias-Leistung sowie programmierbare Lasten für die zu testenden Geräte bereitstellen kann. Der EIA 4U RFP™ Mainframe kann bis zu 12 Single-Slot-Module oder Kombinationen von Single-, Dual- und Triple-Slot-Modulen aufnehmen. Der Mainframe kann eine Ausgangsleistung von bis zu 6 kW unterstützen. Bis zu 8 Mainframes (potenziell bis zu 95 Module) können über einen einzigen Controller gesteuert werden, der ein proprietäres Hochgeschwindigkeits-Busprotokoll verwendet. Der RFP™-Controller kommuniziert mit dem Host über eine Ethernet-LAN-Verbindung, die mit dem LAN Extension for Instrumentation-Standard kompatibel ist. RFP™-Systemmodule können über den Controller kombiniert werden, um "virtuelle Anlagen" mit den für ein bestimmtes Prüfverfahren erforderlichen Spannungs-/Stromkombinationen zu erstellen, wodurch die logistische Komplexität und die Gesamtbetriebskosten reduziert werden. Erhältlich sind folgende Leistungsmodule

• Einzelsteckplatz, 330 Watt programmierbare Gleichstromversorgungen
  • 16 V, 20,6 A
  • 65 V, 5,1 A
• Doppelsteckplatz, 1 kW programmierbare Gleichstromversorgungen
  • 33 V, 30 A
  • 50 V, 20 A
  • 50 V, 25 A
  • 120 V, 8.3 A
  • 450 V, 2,3 A
• Dreifachsteckplatz, 875 VA, einphasig, programmierbare AC-Versorgung
  • Dualer Bereich: 280 V(rms), 3,5 A(rms)
  • Dualer Bereich: 140 V(rms), 7 A(rms)
• Dreifachsteckplatz, 500 V, programmierbare elektronische DC-Lasten
  • 15 A, 375 W
  • 30 A, 750 W

Hauptmerkmale

• Hohe Leistungsdichte (2 VA/Kubikzoll)
• Ein- oder mehrphasiger Ausgang
• Parallelbetrieb
• 4,8 Crest-Faktor
• Digitale Regelkreistechnik
• ≥0,95 Leistungsfaktor-Korrektur (PFC)
• Brown-out-Simulation
• AC 875 VA Module
• Betriebsfrequenzbereich: 45 bis 5.000 Hz (abhängig vom Modul)
• Universeller AC/DC-Eingang über Mainframe
• Benutzerkonfigurierbar und einfache Integration

Zusammenfassung der Spezifikationen Modell: RFP AC Power Spannung: 140 - 280 V Stromstärke: 3,5 - 7 A Leistung: 875 VA Überblick: AC-Ausgang ReFlex Power Modul Modellnummernbeschreibungen und Optionen (Auswahl von der Seite entnommen) Mainframe RFP-M0000-001-0000 - 12-Steckplätze-Hauptrahmen RFP-M0000-001-1E00 - 12 Slot Mainframe mit 90-Grad-AC-Eingangsanschluss RFP-M0000-REC-0000 - 12-Steckplatz-Hauptrahmen mit Vertiefung RFP-M0000-REC-1E00 - 12 Einschub-Hauptrahmen mit 90-Grad-AC-Eingangsanschluss Mainframe-Optionen 5380059-01 - Chassis-Steckplatz-Abdeckmodul 5380317-01 - 2 Meter unterminiertes AC-Netzkabel mit Mainframe-Steckerkupplung 5380554-01 - 2 m unterminiertes Wechselstromkabel mit Mainframe-Steckverbinder für einphasigen 125 V, 20 A Anschluss 5380555-01 - 2-Meter-AC-Netzkabel mit Mainframe-Steckverbinder für einphasigen 250V, 20A-Anschluss 5380556-01 - 2 m AC-Netzkabel mit Unterbrechung und Mainframe-Steckverbinder für dreiphasigen Anschluss 120V/208V, 30A 5380318-01 - AC-Eingangsstecker für den Hauptrahmen 5380054-01 - Chassis-Verbindungskabel, 36 Zoll 5380054-02 - Fahrgestell-Verbindungskabel 97 Zoll 5380054-03 - Fahrgestell-Verbindungskabel 135 Zoll Steuergerät RFP-C1LAN-000-0000 - Standard-Steuergerät RFP-C1LAN-000-1F00 - Controller mit erweiterter Betriebstemperatur Controller Optionen 5380441-01 - Steuergerät 15-pin Dsub 9 Fuß Kabel 5380441-03 - 15-poliges Dsub-Kabel, 9 Fuß lang (90-Grad-Biegung) 5380509-01 - Kurzschlussstecker für die Steuerungsverriegelung 5380269-01 - Steckverbinder-Verbindungssatz DC-Module (Auswahl) 16 V RFP-D1016-021-1G00 - 1 Steckplatz, 16 Vdc, 20,6 A, 330 W mit Trenn-/Polaritätsrelais (1G) RFP-D1016-021-2D00 - 1 Steckplatz, 16 Vdc, 20,6 A, 330 W + Extended Oper. Temp. RFP-D1016-021-1G1A - 1 Steckplatz + Kalibrierungszertifikat 65 V RFP-D1065-5A1-1G00 - 1 Steckplatz, 65 Vdc, 5,1 A, 330 W mit Trenn-/Polaritätsrelais (1G) 33 V (2-Steckplätze, 1 kW) RFP-D2033-030-1G00 - 2 Steckplätze, 33 Vdc, 30 A, 1 kW mit Trenn-/Verpolungsschutzrelais (1G) 50 V (2-Steckplätze, 1 kW) RFP-D2050-020-1G00 - 2 Steckplätze, 50 Vdc, 20 A, 1 kW mit Trenn-/Verpolungsschutzrelais (1G) RFP-D2050-025-1G00 - 2 Steckplätze, 50 Vdc, 25 A, 1 kW mit Trenn-/Verpolungsschutzrelais (1G) 120 V (2-Steckplätze, 1 kW) RFP-D2120-8A3-1G00 - 2 Steckplätze, 120 Vdc, 8,3 A, 1 kW mit Trenn-/Verpolungsschutzrelais (1G) 450 V (2-Steckplätze, 1 kW) RFP-D2450-2A3-1G00 - 2 Steckplätze, 450 Vdc, 2,3 A, 1 kW mit Trenn-/Verpolungsschutzrelais (1G) DC-Modul-Optionen (Kabel und Bausätze) 5380444-01 - 16 Vdc 9 Fuß Ausgangskabel 5380444-03 - 16 Vdc 9 Fuß Ausgangskabel - 90 Grad Biegung 5380445-01 - 65 Vdc 9-Fuß-Ausgangskabel 5380446-01 - 33 Vdc/50 Vdc 9-Fuß-Ausgangskabel 5380453-01 - 120 Vdc 9-Fuß-Ausgangskabel 5380447-01 - 450 Vdc 9-Fuß-Ausgangskabel 5380443-01 - Modul 9-poliges D-Sub-Kabel, 9 Fuß lang 5380508-01 - Modulverriegelungs-Kurzschlussstecker 5380270-01 - Steckverbindersatz für 16 Vdc 5380270-02 - 65-V-Gleichstrom-Steckverbinder-Kit 5380271-01 - 33 Vdc/50 Vdc Steckverbinder-Kit 5380271-03 - 120 Vdc Steckverbindersatz 5380271-02 - 450 Vdc Steckverbinder-Kit AC-Module RFP-A301K-875-1G00 - 3 Steckplätze, 875 VA, 45-1,2 kHz mit Abschaltrelais (1G) RFP-A301K-875-2D00 - 3 Steckplätze, 875 VA, 45-1,2 kHz + Extended Oper. Temp. RFP-A305K-875-1G00 - 3 Steckplätze, 875 VA, 45-5 kHz mit Trennrelais (1G) RFP-A305K-875-2D00 - 3 Steckplätze, 875 VA, 45-5 kHz + Erweitertes Betriebstemp. Temp. AC-Modul-Optionen 5380450-01 - AC 9 Fuß Ausgangskabel 5380450-03 - AC 9-Fuß-Ausgangskabel - 90-Grad-Biegung 5380272-01 - AC-Ausgangsstecker-Kit Ladungsmodule RFP-L3500-375-1G00 - 3 Steckplätze, 375 W, 500 Vdc, 15 A mit Trenn-/Polaritätsrelais (1G) RFP-L3500-750-1G00 - 3 Steckplätze, 750 W, 500 Vdc, 30 A mit Trenn-/Verpolungsschutzrelais (1G) Lastmodul-Optionen 5380452-01 - DC-Lasten 9 Fuß Eingangskabel 5380273-01 - DC-Last-Steckverbinder-Kit Hinweis: Die obigen Modell-/Optionsauflistungen sind direkt der Tabelle mit der Beschreibung der Produktmodellnummer auf der Seite entnommen.
