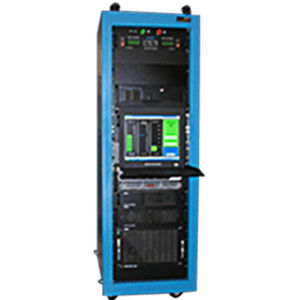

Programmierbarer Batteriesimulator BSS

für Lade-/Entladetestzur Zellsimulation

Produktdetails
Produkt: Batterie-String-Simulator (BSS)
Beschreibung: Batteriesimulationssystem zur Emulation von Lade- und Entladevorgängen für Raumfahrzeugbatterien

Überblick
Die Elgar Batterie-String-Simulatoren (BSS) bieten eine steuerbare Batteriestrom-Emulation für Raumfahrttests. Der BSS unterstützt die Simulation mehrerer Terminal‑Topologien und ist für die integrierte Systemprüfung konzipiert, nicht nur zum einfachen Entfernen der Batterie. Das Verhalten des Simulators wird durch Tabellen im Tabellenkalkulationsformat gesteuert, die an die jeweilige Batterietopologie und den Zustand angepasst sind. Mehrere Ladetabellen können auf dem Host gespeichert und abgerufen werden.

Betriebsarten
Der BSS arbeitet in zwei Modi: statisch und dynamisch. Im statischen Modus erzeugt ein eingegebener Ladezustand sofort die entsprechende Klemmenspannung und erspart somit zeitaufwändige Entladezyklen. Im dynamischen Modus überwacht der BSS die angewandte Lade-/Entladeenergie ab einem Startpunkt und passt die Klemmenspannung in Echtzeit an, um das Batterie­verhalten zu emulieren.

Konfigurationen und Sensorsimulation
Einzel- und Doppelpack-Versionen des Simulators sind verfügbar. Entladeströme bis zu 150 A und Ladestrome bis zu 50 A pro Batterie werden unterstützt. Optionale Sensorsimulatoren (Thermistor, Druckaufnehmer, Heizlastausgänge, Dehnungsmessstreifen, Zellbypass/-kurzschluss) ermöglichen eine geschlossen regelnde Interaktion mit Bordstromreglern für realistische Emulationen.

Steuerung und Integration
Jeder BSS ist ein vollständig integriertes Schlüsselfertig-System mit Windows-GUI und Hardwarekontrollsoftware. Die Steuerung erfolgt über standardmäßiges Ethernet oder optional GPIB mit SCPI-Befehlsformat. Ein Dateimanagement erlaubt das Laden und Ausführen mehrerer Batteriedatenbanken transparent.

Funktionen und Vorteile

• Erhältlich in Einzel- und Doppelpack-Versionen für flexible Testkonfigurationen
• Sensorsimulationsoptionen für Thermistoren, Dehnungsmessstreifen, Heizlasten und Zellbypass/-kurzschluss
• Batterieverhalten durch Tabellenkalkulations-Download änderbar, um Chemien wie NiMH, Li‑ion und NiCd zu simulieren

Flexible Datenbankfunktion
Eine dedizierte Datenbank-Engine berechnet die Klemmenspannung aus Ladezustand und momentaner Stromstärke und kann simulierte Druckaufnehmer steuern, um geschlossene Regelkreistests beim Laden zu ermöglichen. Die Engine kann gängige Batteriefehler wie kurzgeschlossene Zellen, verschlechterten Ladungsübergang und Alterung emulieren.

Integrierte Sensorsimulator‑Pakete
Integrierte Thermistor‑ und Druckaufnehmer‑Simulatoren ermöglichen geschlossene Regelkreistests von Batteriepflegesystemen und beschleunigen Debugging und Testflexibilität.

Voll programmierbar
Alle Aspekte der Batteriesimulation sind programmierbar. Simulationen können angehalten und fortgesetzt werden; Sollwerte und Betriebsdaten sind lokal oder remote verfügbar.

Sicherheit für Raumfahrzeuge
Mehrere Sicherheitsmechanismen sind integriert, einschließlich benutzerkonfigurierbarer Überstrom‑Auslösungen/Abschaltungen und programmierbarem Überspannungsschutz.

Großer Leistungsbereich
Lade-/Entladeleistungsstufen von unter 1 kW bis zu mehreren kW sind verfügbar, um unterschiedliche Testanforderungen zu erfüllen.

Power‑Rack‑Integrationsservice
Individuelle schlüsselfertige Racklösungen für Leistungssubsysteme können geliefert werden, zusammengestellt mit geeigneten programmierbaren Stromquellen und konfiguriert nach Kundenspezifikation.

Testsystem‑Sicherheit
Der Einsatz des BSS anstelle von Flugbatterien reduziert die Notwendigkeit wiederholter Lade-/Entladevorgänge an Flugbatterien und verringert das Risiko von Kurzschlüssen während Testkampagnen.

Testprozess‑Geschwindigkeit
Der BSS ermöglicht schnelle und reproduzierbare Ladezustandswechsel im Vergleich zu Flugbatterien und beschleunigt Verifizierungszyklen.

Technische Daten

• Produktfamilie/Name: Elgar Battery String Simulator (BSS)
• Betriebsarten: Statisch und Dynamisch
• Steuerung/Schnittstelle: Windows GUI; Standard Ethernet; optionales GPIB; SCPI-Befehlsunterstützung
• Format der Ladetabellen: Tabellenkalkulationsbasierte Datenbank; mehrere Tabellen auf Host speicherbar
• Verfügbare Konfigurationen: Einzel‑ und Doppelpack‑Simulatorversionen
• Entladestrom: Bis zu 150 A (pro System)
• Ladestrom: Bis zu 50 A pro Batterie
• Sensorsimulation: Thermistor, Druckaufnehmer, Heizlasten, Dehnungsmessstreifen, Zellbypass/-kurzschluss
• Sicherheitsfunktionen: Benutzerkonfigurierbare Überstromauslösung/Abschaltung; programmierbarer Überspannungsschutz
• Leistungsbereich: Von < 1 kW bis zu mehreren kW
• Funktionen: Simulation mehrerer Chemien einschließlich NiMH, Li‑ion, NiCd; Emulation von Batteriefehlern (kurzgeschlossene Zellen, verschlechterter Ladungsübergang, Alterung)
