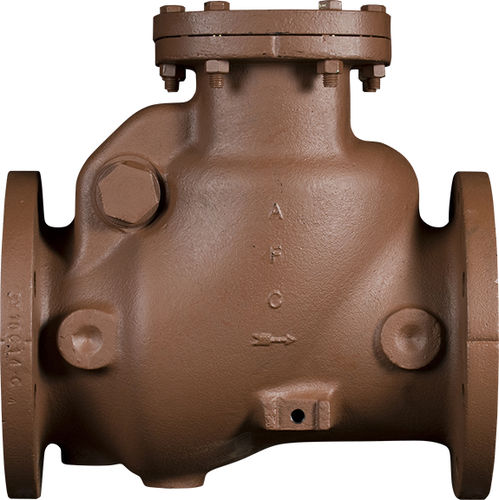

Klappenrückschlagventil 52-SC series
für WasserAblaufBronze

Klappenrückschlagventil
Klappenrückschlagventil
Klappenrückschlagventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Schwenkabdichtung
Anwendung
für Wasser, Ablauf
Material
Bronze
Druck

200 psi

Beschreibung

AMERICAN hat bedeutende und innovative Konstruktionsänderungen vorgenommen, um die Lebensdauer von Rückschlagklappen im Wasser- und Abwasserbereich zu verlängern. Traditionell wurden Rückschlagklappen mit Klappenarmwellen aus Bronze hergestellt. Unter schweren Betriebsbedingungen, bei denen Kies oder Sand vorhanden waren, neigen diese Bronzewellen zum Verschleiß. AMERICAN-Rückschlagklappen der Serie 52-SC weisen die folgenden Konstruktionsmerkmale auf, um die Lebensdauer zu erhöhen. Körper und Motorhauben Ventilkörper und Ventilhauben sind aus Grauguss gefertigt. Zwischen dem Scheibenumfang und dem Gehäuse sowie der Klappernabe und dem Gehäuse sind großzügige Freiräume vorgesehen, die die Möglichkeit einer Bindung verhindern. Die Innenkonturen sind speziell so gestaltet, dass sie einen glatten Strömungsdurchgang bieten und den Druckverlust durch das Ventil verringern. Der gesamte Klappenarm und die Klappenscheibenbaugruppe können leicht durch die Haubenöffnung entfernt werden, während das Ventil in der Leitung installiert ist. Klappenarme Die Klöppelarme sind aus duktilem Eisen gefertigt. Die Bohrung der Klappenarm-Welle und die Bohrung des Scheibenbolzens sind aus Gründen der Verschleiß- und Korrosionsbeständigkeit mit einer Bronzebuchse versehen. Klappenarm-Wellen Die Klappenarmwellen sind aus hochfestem, korrosionsbeständigem Edelstahl gefertigt.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von American Flow Control anzeigen
