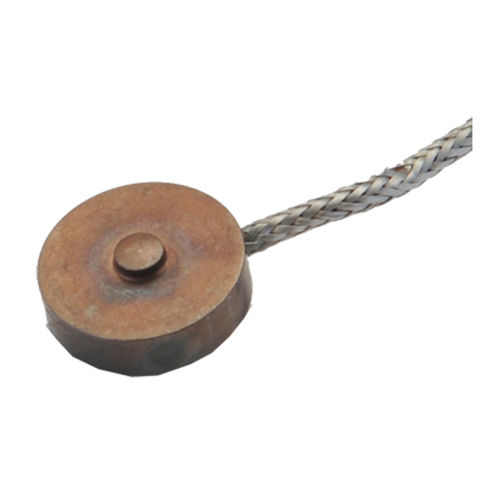

Druckkraft-Kraftsensor Model 13

KnopfSubminiatur

Miniaturkraftaufnehmer für Druckkräfte Eigenschaften Meetbereiken 0 ... 0,5 N tot 0 ... 5 kN Voor drukbelasting Lineariteitsafwijking 0,5 Uitgang 2 tot 15 mV/V Voedingsspanning 5 VDC Allgemeine Informationen Die Miniatur-Druckkraftaufnehmer der Serie 13E wurden speziell für Messaufgaben entwickelt, wo es auf eine kleine Bauform des Kraftsensors, aber trotzdem auf gute Genauigkeit, und geringen Temperatureffekt ankommt. Der flache scheibenförmige Sensor wird aus rostfreiem Stahl hergestellt. Der Lasteinleitungsknopf ist in der Geberoberseite integriert. Im Innern des Gebers sind DMS (für Messbereiche 0 … 0,5 N bis 0 … 5 kN: piezoresistive DMS; ab 0 … 10 N: Folien-DMS) in Vollbrückenschaltung angeordnet. Im Kabelanschluss ist das Widerstandnetzwerk für die Temperatur-kompensation untergebracht. Eingesetzt werden derartige Miniaturkraftsensoren in vielen Mess- und Prüfeinrichtungen, bei Montagestationen, in Fertigungskontrolleinrichtungen, aber auch in Versuchs- und Forschungsanlagen. Bei der Montage des Sensors, die speziell bei den niedrigen Messbereichen mit größter Vorsicht erfolgen muss, sollte beachtet werden, dass der Sensor immer auf einer glatten, ebenen Fläche angeordnet wird. Die Montage selbst kann durch Klebung oder durch Fixierung mit entsprechend angeordneten mechanischen Halterungen erfolgen. Häufig ist es bei schwierigen Montagen sinnvoll, den Geber während des Einbauvorganges bereits anzuschließen und das Ausgangssignal zu beobachten. Auftretende Überlastungen lassen sich dann leichter abschätzen.
