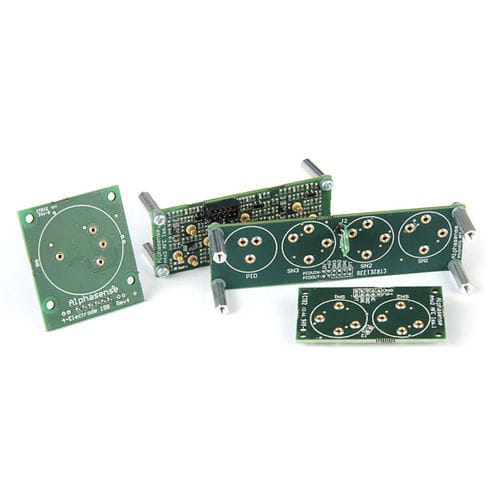

Empfängerkarte für Sensor AFE

Industrie

Alphasense Luftqualitätssensoren benötigen eine geräuscharme Elektronik, um ihre Leistung zu optimieren. Wir haben viele Jahre lang an der Perfektionierung unserer schaltkreise zu perfektionieren, so dass Sie jetzt die Vorteile unserer rauscharmen Schaltkreise für den einfachsten Einsatz nutzen können. Die Familie der Analog Front End (AFE)-Schaltungen ist für die Verwendung mit den A4-Luftqualitätssensoren konzipiert. Verbinden Sie das AFE mit A4-Sensoren für Ihren multiplex-ADC und Sie können sofort Daten zur Luftqualität aufzeichnen. Zu den Merkmalen der AFEs gehören: es sind 2-Sensor-, -Sensor-, -Sensor++PID- und 4-Sensor-Versionen erhältlich. Die AFEs sind analoge Potentiostatschaltungen mit integrierter Leistungs leistungsregelung und Referenzspannungen: Die AFEs haben keine digitale Schaltung. Strombedarf: 650uA pro Kanal; z.B. benötigt ein AFE mit 3 Sensoren nur 2 mA. Obwohl elektrochemische Sensoren eine Plus- und eine Minusspeisung benötigen, wird die Minusspeisung auf dem AFE erzeugt, so dass Sie nur 3,4 bis 6.4 V (ohne Rauschen) und analoge Masse. Jedes AFE enthält einen P1000, der sich neben dem mittleren Sensor befindet, um eine korrekte Temperaturkompensation zu ermöglichen. Der Ausgang des PH1000 ist Im/C, aber die Raum die Raumtemperatur muss über Ihre Software eingestellt werden AFEs sind nicht vom Benutzer einstellbar: Die Offsetspannung für jeden Sensor ist im Kalibrierungsdokument definiert (zwei Offsets für jeden Sensor: Arbeitselektroden-Offset und Hilfselektroden-Offset) arbeitselektroden-Offset und Hilfselektroden-Offset), die Sie in Ihrer Software programmieren. Die AFE-Verstärkung ist voreingestellt. Im Kalibrierungsdokument ist auch die mV/ppb-Kalibrierung für jede Arbeitselektrode angegeben, die Sie in die software programmieren. Zum Zubehör gehören Kabel (Länge 50 mm oder 200 mm), Begasungshauben für Kalibrierungsprüfungen und Befestigungsstangen, Dichtungsringe und hardware für die einfache Montage an Ihrer Hardware.
