Gasprobenahmesystem AWS-6020

DruckluftTaupunktfür SF6

Produktdetails

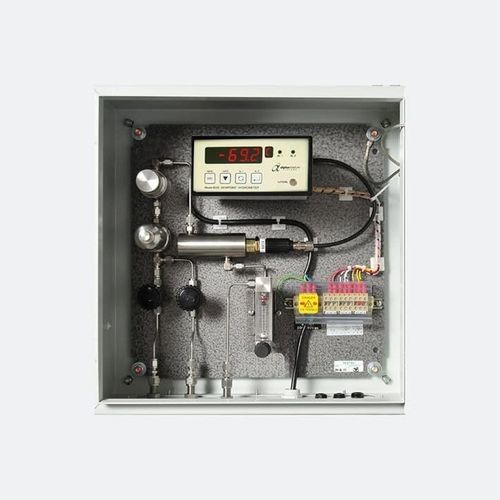

Das AWS-6020 Probenahmesystem ist für die Messung von Restfeuchtigkeit in Gasen und allgemeiner Druckluftprobenahme konzipiert und ermöglicht es dem Sensor, unter optimalen Probenahmebedingungen zu arbeiten, während das Hygrometer vor hohem Druck und Verunreinigungen, insbesondere in Kohlenwasserstoffumgebungen, geschützt wird. Eingeschlossen in einem wetterfesten Gehäuse mit IP66-Klassifizierung integriert das AWS-6020 Druckregelung, Filtration, Durchflussregelung, ein Drei-Wege-Probenventil, Sensorhalter, Taupunktsensor und Taupunktmessgerät. Mit diesem System sind sowohl der Taupunktsensor als auch das Messgerät vor Umwelteinflüssen geschützt. Alpha Moisture Systems Probenahmesysteme bieten technische Lösungen zum Extrahieren und Analysieren einer repräsentativen Probe von Prozessluft oder -gas, die anschließend entweder in die Atmosphäre abgeleitet oder in den Prozess zurückgeführt wird. Diese Produktreihe wurde durch umfangreiche Erfahrung in der industriellen Feuchtigkeitsanalyse entwickelt. Alle Systeme sind aus hochwertigen Komponenten gefertigt, um langfristige Leistung und Zuverlässigkeit in anspruchsvollen Anwendungen zu gewährleisten. Während eine Standardkonfiguration verfügbar ist, kann dieses Probenahmesystem an die Anforderungen der Anwendung angepasst werden.

Hauptmerkmale

• Entwickelt für Gas- oder allgemeine Druckluftprobenahme
• Kombiniert Druckregelung, Filtration und Durchflussregelung
• Ermöglicht es dem Taupunktsensor, bei atmosphärischem Druck zu arbeiten
• Taupunktmessgerät vor den Elementen geschützt, wenn es im Gehäuse untergebracht ist
• IP66 wetterfeste Klassifizierung
• Wandmontage
• Auswahl an Kompressionsverschraubungen

Technische Daten
Allgemein
Sensor/Transmitter-Typ: Betrieb mit 4-20mA-Transmittern oder passivem Sensor
Zulassungen: CE, UKCA
Dokumentation: Bedienungsanleitung, Kalibrierzertifikat
Sensor
Taupunktbereich: Taupunktbereich festgelegt durch den Bereich des gewählten Sensortransmitters
Probenflussrate: Ideal 2-5 Liter/min, Max: 25 Liter/min
Mechanisch
Abmessungen in mm (H x B x T): 400 x 400 x 200 (ca.)
Gewicht: Ca. 11,3 kg (20 Pfund)
Verschraubungen: Edelstahl
Wetterfeste Klassifizierung: IP66
Mechanische Garantie: 12 Monate bei fehlerhaften Teilen oder mangelhafter Verarbeitung
Gehäuse: Edelstahl

Lieferumfang

• AWS-6020 Probenahmesystem
• Modell 6020 Anzeige und eigensicherer Sensor
• AWS-6020 Benutzerhandbuch

Anwendungen

• Luft- und Raumfahrt: Tragbare Taupunktmessgeräte sind entscheidend bei der Herstellung von Luftfahrtteilen, die eine Vakuumofentemperaturbehandlung mit sehr trockenem Argon erfordern, und zur Überprüfung der Trockenheit des Schutzgases beim Schweißen am Brennerkopf gemäß NADCAP-Standards.
• HDPE-Produktion: Verwendet zur punktuellen Überprüfung der Feuchtigkeit in brennbaren Gasen wie Ethylen, gewährleisten tragbare Taupunktmessgeräte Sicherheit und Effizienz bei der Herstellung von Polyethylen, um Ertragsverluste durch übermäßige Feuchtigkeit zu vermeiden.
• Spritzguss: Tragbare Taupunktmessgeräte werden verwendet, um die Trockenheit der durch Kunststoffgranulat zirkulierenden Luft zu überprüfen, was die Oberflächenbeschaffenheit, Farbe und Opazität der Produkte verbessert — Erträge steigert und Produktionskosten senkt.
• Medizinische Gase: Wesentlich, um die Zuverlässigkeit und Genauigkeit des Feuchtigkeitsgehalts in Krankenhausluftsystemen sicherzustellen, helfen tragbare Taupunktmessgeräte bei der kontinuierlichen Überwachung und vierteljährlichen Stichprobenkontrollen, um mikrobielles Wachstum und potenzielle Infektionen zu verhindern — gemäß NHS HTM02-Standards.
• Spezialgase: Tragbare Taupunktmessgeräte erleichtern genaue Feuchtigkeitsmessungen in Kalibriergasen, minimieren den wertvollen Produktverbrauch während des Testprozesses und gewährleisten die Einhaltung der Spezifikationen.
• Pharmazeutika: Tragbare Taupunktmessgeräte sind entscheidend für Stichprobenkontrollen bei inerten Schutzgasen in der Herstellung von Medikamenten und medizinischen Geräten, verhindern mikrobielles Wachstum und gewährleisten die notwendige Trockenheit für Gefriertrocknungsprozesse.
• Energieerzeugung: Für routinemäßige Stichprobenkontrollen von Wasserstoff, der zur Kühlung von Generatoren verwendet wird, helfen tragbare Taupunktmessgeräte, Effizienz und Sicherheit zu gewährleisten, indem sichergestellt wird, dass die Feuchtigkeit unter kritischen Werten bleibt, um Kondensation zu vermeiden.

Häufig gestellte Fragen

• Die Standardkonfiguration umfasst: einen eigensicheren Sensor mit Sensorhalter/Probenzelle, Druckregler (optional beheizt), Filtereinheit, Durchflussanzeiger und ein Manometer (Einlass), Manometer (Auslass) und alle Rohrleitungen aus hochwertigem Edelstahl.
• Anpassungen sind für komplexe Anforderungen und spezifische industrielle oder umweltbedingte Bedingungen verfügbar.
• Wartungsverfahren variieren je nach Anwendungsbedingungen; Beratung wird in der Entwurfsphase bereitgestellt.
• Für Außen- und heiße Bedingungen ist der Taupunkttransmitter in einem Edelstahlgehäuse mit Dichtungen untergebracht, und Vortex-Kühler können installiert werden, um die Innentemperatur zu kontrollieren.

Merkmale / Technische Spezifikationen

• Sensor/Transmitter-Typ: Betrieb mit 4-20mA-Transmittern oder passivem Sensor
• Zulassungen: CE, UKCA
• Dokumentation: Bedienungsanleitung, Kalibrierzertifikat
• Taupunktbereich: Festgelegt durch den Bereich des gewählten Sensortransmitters
• Probenflussrate: Ideal 2-5 Liter/min, Max: 25 Liter/min
• Abmessungen (H x B x T): 400 x 400 x 200 mm (ca.)
• Gewicht: Ca. 11,3 kg (20 Pfund)
• Verschraubungen: Edelstahl
• Wetterfeste Klassifizierung: IP66
• Mechanische Garantie: 12 Monate (fehlerhafte Teile oder mangelhafte Verarbeitung)
• Gehäuse: Edelstahl
