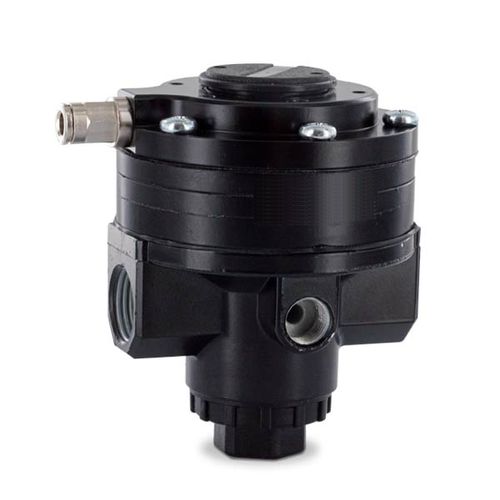

Druckluftregler R03J

für neutrale GaseDifferenzeinstufig

Vorgesteuerter Volumenverstärker mit positiver Vorspannung, der einen Ausgangsdruck liefert, der gleich dem Signaldruck plus einer einstellbaren voreingestellten Federkonstante ist. Mit sehr hoher Vor- und Rücklaufcharakteristik und ausgezeichneter Empfindlichkeit. Eine typische Anwendung ist der Druckausgleich oder die Druckregelung in Tanks. Medien: ölfreie und 5 µm gefilterte Druckluft oder nicht-korrosive Gase Versorgungsdruck: max. 16 bar Verhältnis: 1:1 Steuerdruck: max. 10 bar, bei manueller Vordruckeinstellung entsprechend niedriger, Steueranschluss G1/8 Genauigkeit: bei Versorgungsdruckänderung von 2 bar auf 7 bar = < 6 mbar Druckabweichung bei Durchflussratenänderung von 0 l/min bis 20 l/min = < 20 mbar Druckabweichung ansprechempfindlichkeit = < 2 mbar Luftverbrauch: 1.5 l/min bei P1= 5 bar, 2 l/min bei P1= 7 bar, 4 l/min bei P1= 10 bar, < 1% des Volumenstroms Entlastende Funktion: entlastend Entlastungsleistung: 700 l/min bei 6 bar Auslass und 0,35 bar Überdruck über dem Sollwert Pegelanschluss: G1/4 auf beiden Seiten des Gehäuses, eine Verschlussschraube wird mitgeliefert Einbaulage: beliebig Temperaturbereich: 0 °C bis 60 °C / 32 °F bis 140 °F, für entsprechend aufbereitete Druckluft bis -30 °C / -22 °F Gehäuse: Zinkdruckguss Elastomer: NBR/Buna-N
