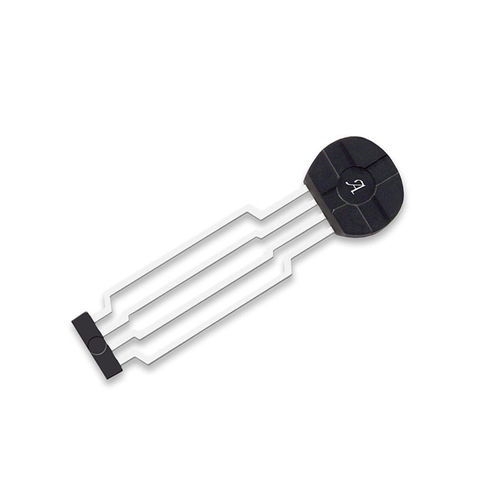

Magnet-Näherungssensor ATS675 series
Hall-Effektmit SchaltfunktionMiniatur

Magnet-Näherungssensor
Magnet-Näherungssensor
Magnet-Näherungssensor
Magnet-Näherungssensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Magnet, Hall-Effekt
Ausgangssignal
mit Schaltfunktion
Weitere Eigenschaften
Miniatur
Messbereich

Min: 0,5 mm
(0,02 in)

Max: 3 mm
(0,12 in)

Beschreibung

Der ATS675 ist die nächste Generation der Allegro® True Power-On State (TPOS) Sensor-IC-Familie und bietet eine verbesserte Genauigkeit im Vergleich zu früheren Generationen. Das ATS675 bietet absolute Stillstandsleistung und TPOS-Informationen. Das Gerät beinhaltet einen einteiligen Hall IC mit einem optimierten kundenspezifischen Magnetkreis, der als Reaktion auf magnetische Signale, die von einem ferromagnetischen Ziel erzeugt werden, schaltet. Der IC enthält eine hochentwickelte digitale Schaltung, die die schädlichen Auswirkungen von Magnet- und Systemverschiebungen eliminiert. Die Signalverarbeitung dient dazu, die Geräteleistung bei Null-Solldrehzahl, unabhängig vom Luftspalt, zu erbringen und sich dynamisch an die typischen Betriebsbedingungen in Automobilanwendungen, insbesondere Nockenwellen-Sensoranwendungen, anzupassen. Hochauflösende Peak-Detecting-DACs werden verwendet, um die adaptiven Schaltschwellen des Gerätes einzustellen und gewährleisten eine hohe Genauigkeit trotz Sollexzentrizität. Die interne Hysterese der Schwellenwerte reduziert die negativen Auswirkungen von Anomalien im Magnetsignal (z.B. magnetisches Überschwingen), die bei Zielen auftreten, die in vielen Automobilanwendungen verwendet werden. Die resultierende Ausgabe der Vorrichtung ist eine digitale Darstellung des ferromagnetischen Zielprofils. Das ATS675 beinhaltet auch einen Filter mit niedriger Bandbreite, der die Störsicherheit und das Signal-Rausch-Verhältnis des ICs erhöht.

---
