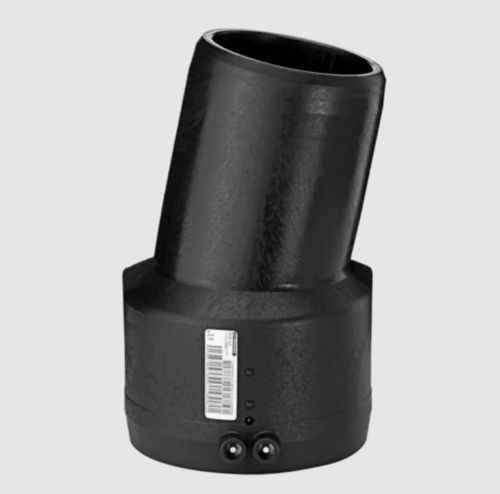

Polymer-Rohrbogen WS11

PE

Winkel WS11 SDR 11 mit Spitzende Gas, Waser und H2 Winkel 11 Grad Universelle Richtungsänderung Mehrfachkombination = Winkel 22 Grad und 33 Grad realisierbar Safety Technology DVGW-Prüfzeichen: DV-8606AU2249 Einsatzbereiche Der FRIALEN-Winkel WS 11° wird eingesetzt für universelle Richtungsänderungen von PE-HD-Rohrleitungen auch unter beengten Platzverhältnissen. Durch Mehrfachanwendungen können auch Winkel 22°, 33° usw,... erreicht werden. Verarbeitungshinweise Die Schweißung der Rohrenden mit dem FRIALEN-Winkel WS 11° erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig. Das eine Rohrende wird in die Muffenseite des FRIALEN-Winkels WS 11° eingesteckt und geschweißt, das andere Rohrende wird an der Spitzendseite des Winkels mit einer FRIALEN-Muffe verbunden und geschweißt. Die Rohrenden werden nach den allgemeinen Montageanforderungen (siehe Montageanleitung: FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorbereitet (Oxidhaut entfernen/reinigen). Gute Gründe für den FRIALEN-Winkel WS 11°: Universelle Richtungsänderungen durch Mehrfachanwendung 11°/22°/33° oder 45° + 11° ... Höchste Flexibilität bei der Umgehung von Hindernissen und unter beengten Platzverhältnissen durch Ausführung mit Muffe/Spitzende Große Muffentiefe für gute Rohrführung (keine Haltevorrichtungen notwendig) Extra-breite Schweißzone in der Muffe Höchste Stabilität durch große Wanddicken Kalte Zone an der Stirnseite und in der Muffenmitte Freiliegende Heizwendel zur direkten Wärmeübertragung auf das Rohr Geringer Ringspalt zum Aufbau eines optimalen Fügedrucks in der Schweißzone Berührungssichere Kontakte
