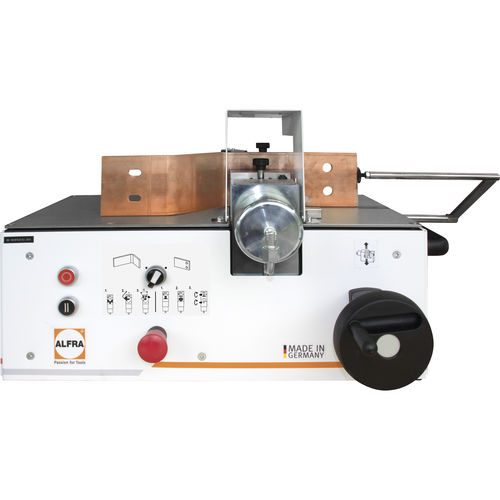

Halbautomatische Stanzmaschine
hydraulischBiegeuniversell

halbautomatische Stanzmaschine
halbautomatische Stanzmaschine
halbautomatische Stanzmaschine
halbautomatische Stanzmaschine
halbautomatische Stanzmaschine
halbautomatische Stanzmaschine
halbautomatische Stanzmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
halbautomatisch
Betätigung
hydraulisch
Zusatzfunktion
Biege
Weitere Eigenschaften
universell

Beschreibung

Stromschienen Biege- und Lochstanzgerät Mit einem Universal-Arbeitszylinder können Stromschienen 120 X 12 mm (160 x 10 mm auf Anfrage) leicht gebogen und durch einfaches Einsetzen von Lochstempeln Löcher von Ø 6,6 bis 21,5 mm wie auch Langlöcher gestanzt werden. Schalterstellung auf "Biegen": Zum Biegen wird die Biegematrize in den Hydraulikkolben eingesetzt und der elektrische Winkelableser in die runde Führungsnut des Gegenblocks gesetzt. Das Kontaktkabel wird mit dem Elektromotor verbunden. Der gewünschte Windel wird auf der Winkelskala mit einer Stellschraube fixiert. Wir empfehlen, je nach Materialstärke, 1° - 3° über den gewünschten Winkel hinaus einzustellen, da Kupfer zurückfedert. Der erste Biegewinkel sollte geprüft werden. Dieser Biegewinkel kann beliebig oft reproduziert werden, da der Biegevorgang automatisch bei Erreichen des Winkels durch den elektr. Kontaktschalter unterbrochen wird. Schalterstellung auf "Lochen": Der Stempel mit Neoprenabstreifer und die entsprechende Matrize werden in die Aunahmebohrung eingesetzt. Der Stempel wird seitlich mittels einer Madenschraube fixiert. Entsprechend der Stromschienenbreite un der gewünschten Lochanordnung kann der Bearbeitungsblock mit dem Handrad stufenlos hydraulisch gehoben oder gesenkt werden. Ein am Handrad angebrachtes Zählwerk zeigt die Höhe des Lochzentrums in mm an. Wir empfehlen ein Ankörnen der Stromschiene mi anschließendem Ausrichten der Zentrierspitze des Stempels auf diese Körnung - dadurch ist ein exaktes Lochbild gewährleistet. Der Neoprenabstreifer und ein eingebauter elektrischer Sensor sorgen für einen automatischen Stempelrückzug.
